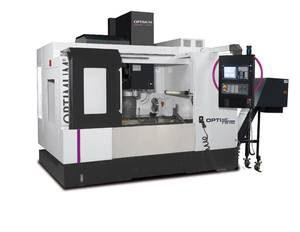

Фрезерний верстат по металу з ЧПУ Optimill F 151HSC

Технічний опис:

• Вертикальний оброблювальний центр з ЧПУ ОПТИМУМ PREMIUMпоєднує в собі максимальну продуктивність з низькою вартістю.
• Призначений для важкої промисловості.
• Висока продуктивність.
• Лінійні направляючі з прискореним ходом по всіх осях.
• Змінник інструменту на 2 позиції. Магазин на 32 станції інструментів.
• Опціонально, Швидкість обертання шпинделя до 12000 хв-1 або 15000 хв-1.
• Висока надійність.
• Лита станина з ребрами жорсткості.
• Литий корпус з якісного литого чавуну марки Meehanite.
• Високоточні ШВП, переднапружені гвинти (Ø 36 мм х P16 х C3) по всіх осях.
• Пістолет для обмывки фрезерного верстата.
• Вбудований транспортер стружки.
• Роз'єм RJ45, USB порт і роз'єм живлення 230 Ст.
• Система охолодження з 210-літровим баком для СОЖ.
• Контейнер для стружки.
• Закритий шафа з вбудованим теплообмінником забезпечує оптимальну температуру навіть при високих температурах зовнішнього повітря і перешкоджає проникненню часток бруду.
• Радіатор охолодження масла шпинделя.
• Телескопічні захисні кожухи напрямних на всі три осі.
• В комплекті 2-річна гарантія від SIEMENS на її компоненти.
• Гарантія 12 місяців з можливістю продовження.
• У тому числі:

1. Виявлення залишкового матеріалу при обробці
2. ShopMill програмування кроків обробки
3. Управління по мережі
4. 3-D моделювання
5. Одночасний запис

В комплектацію входить:

• Siemens Safety Integrated — установка з відкритими дверима
• контролер Siemens SINUMERIK 828D
• Масляний радіатор

Шпиндель

• SK 40 DIN 69871
• Швидкість обертання шпинделя опціонально 12000 хв-1 або 15 000 хв-1

Основний корпус

• Точне лиття

Лінійні направляючі

• Високошвидкісні 32000 хв-1 по всім трьох осях

Установчі опори

• 6 штук
• Для установки верстата за рівнем

Серводвигуни

• Змонтовані безпосередньо на кульковий гвинт, тим самим поліпшується точність позиціонування

Теплообмінник

• Закритий шафа з інтелектуальним управлінням охолодження
• забезпечує оптимальну температуру навіть при високих температурах навколишнього середовища
• перешкоджає проникненню часток бруду

Система зміни інструмента

• Інструментальний подвійний кронштейн з 32 станціями інструментів
• Макс. Довжина інструменту 300 мм

Мобільний пульт управління

• електронний
• портативний
• Полегшує установку заготовок
• Кнопка аварійної зупинки



Автоматична система змащування

• Поплавковий вимикач визначає мінімальну кількість масла. При низькому рівні масла видає звуковий сигнал, тим самим запобігаючи пошкодження напрямних верстата

Робочий стіл верстата

• Тверді, точні пази
• Затискні розміри 900 х 520 мм
• Прецизійної шліфуванням
• 4 Т-образні пази

Лазерне обстеження

• Гарантована повторюваність і позиціонування

Комплект поставки:

• Мобільний шланг з пістолетом для обмывки верстата
• галогенна лампа
• 6 шт опори верстата
• масляний радіатор шпинделя верстата
• Транспортер стружки в конструкції верстата
• Контейнер для стружки
• Роз'єм RS232 / Інтернет
• Теплообмінник
• 20 бар насос високого тиску
• Автоматична система змащування

Технічні характеристики:

Модель	Optimill F 151HSC 12	Optimill F 151HSC 15
артикул	3511310	3511312
Електричне підключення	400 В / 3 Ph ~ 50 Гц	400 В / 3 Ph ~ 50 Гц
Загальна споживана потужність	20 кВт	20 кВт
Двигун приводу шпинделя	15 кВт S1;робочий 11 кВт	15 кВт S;робочий 11 кВт
Крутний момент приводного двигуна	80 Нм	80 Нм
конус шпинделя	SK 40 DIN 69871	SK 40 DIN 69871
Точність обробки	± 0,005 мм	± 0,005 мм
Точність позиціонування	± 0,005 мм	± 0,005 мм
Кількість станцій інструменту	32 Інструменту	32 Інструменту
Макс. діаметр інструменту	80 мм	80 мм
Довжина інструменту макс.	300 мм	300 мм
Вага інструменту макс.	8 кг	8 кг
Час зміни інструменту інструмент/ інструмент	2 s	2 секунди
Переміщення по осі Х	800 мм	800 мм
Переміщення осі Y	500 мм	500 мм
Переміщення по осі Z	500 мм	500 мм
Рабочая подача  X, Y, Z-оси	12000 мм / мин	12000 мм / мин
Ускоренный ход X, Y, Z-ось	32 000 мм / мин	32 000 мм / мин
Число оборотов шпинделя	12000 min¯¹	15000 min¯¹
Давление воздуха	6 бар	6 бар
Расход воздуха	400 л / мин	400 л / мин
Расстояние от шпинделя — стол	100/600 мм	100/ 600 мм
Вылет шпинделя	595 мм	595 мм
Розмір столу	900 X 520 мм	900 х 520 мм
Т-подібний паз розмір / кількість / відстань	16 мм / 5/63 мм	16 мм / 5/63 мм
Максимальне навантаження на стіл	450 кг	450 кг
Габаритні розміри (Довжина х Ширина х Висота	2500 х 2644 х 2922 мм	2500 х 2644 х 2922 мм
Вага	5000 кг	5000 кг
