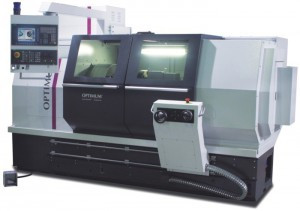

Токарні верстати по металу з ЧПУ Оптимум L500 / L520
Токарні верстати по металу з ЧПУ OPTIturn L500 / L520 призначені для виконання багатьох завдань токарної обробки від затиску деталі в гідравлічному патроні до обробки пруткових заготовок складної форми, сучасним інструментом, таким як різці і свердла з пластинами твердого сплаву з покриттями, що мають велику номенклатуру і різними конструкціями стружколомів.
Технічний опис:
- Харчування токарного верстата по металу з ЧПУ OPTIturn L500 / L520проводиться від двигунів, які витримують потужність до 20/30 кВт. Обертання шпинделя здійснюється від окремих двигунів 12/17 кіловат.
- Управління роботою токарного верстата по металу з ЧПУ OPTIturn L500 / L520 виконується системою ЧПУ німецького виробництва Siemens: SINUMERIK 828D, яка має довгий термін служби і стійкість від попадання бруду і подряпин.
- Плоский екран відображає режими роботи, графічне зображення деталі і її розмірів, траєкторію ріжучого інструменту. Для регулювання умов роботи, налагодження та інших функцій є кнопки і перемикачі.
- Шпинделі токарних верстатів з ЧПУ мають високі швидкості до 3500 оборотів в хвилину і велику міцність, які мінімізують вібрації і тепло особливо на великих оборотах.
- Рух основних вузлів по координатним осям здійснюється за допомогою кулькових гвинтів, які встановлені на якісні підшипники, виготовлені на прецизійних верстатах.
- Гвинтові поверхні токарних верстатів по металу з ЧПУ термічно оброблені і відшліфовані, і як результат, забезпечують високу точністьпереміщень ± 0,005 мм
- Осьова подача чудово синхронізована із змінними швидкостями шпинделя в результаті чого при зміні швидкості шпинделя в процесі нарізування різьби не змінюється крок. Ручне переміщення здійснюється двома маховиками з електронним управлінням.
- Подвійні прямокутні направляючі, розташовані на станині забезпечують високу точність координатних переміщень і плавність ходу.
- Для встановлення різних видів державок з різцями і осьовим інструментом є револьверна головка VDI 40 на 8 позицій. Затиск і фіксація проводиться автоматично системою гідравліки.
- Обробка довгих заготовок здійснюється за допомогою задньої бабки великих розмірів, яка переміщується по напрямних легко, вільно і надійно фіксується. Пиноль служить для установки осьового інструменту і оснастки з конусом МК5. При зміні конуса ріжучого інструменту застосовуються перехідні втулки, свердлильні та цангові патрони або спеціальні пристосування і пристрої.
- Всі тертьові частини автоматично змащуються системою змащення, що має свій резервуар.
- Автоматичне переміщення, затискачі та розжимы виробляються за допомогою гідростанції, має бак ємністю 50 літрів і насос потужністю 750 Вт.
- Охолодження інструменту і заготовки на обох моделях токарних верстатів з ЧПК відбувається централізовано. Для зберігання і збору рідини в основі верстата вбудовані баки ємністю 208/260 літрів. Насос подачі рідини має потужність 450 ватт.
- Видалення стружки з зони різання на токарному верстаті по металу з ЧПУвиконується транспортером з візком. Транспортер працює переривчасто, для безпеки роботи встановлена блокування.
- Огородження зони різання здійснюється дверцями, що відкриваються з прозорими віконцями. При відкритті дверей мікро перемикачі відключають цикл роботи верстата.
- Освітлення робочої зони токарних верстатів по металу з ЧПУ виконується вбудованим верстатним світильником.
Технічні характеристики: |
||
Модель | OPTIturn L500 | OPTIturn L520 |
Номер арт. | 3514430 | 3514440 |
Електроживлення | ||
Загальна споживана потужність | 20 кВт 380 В ~50 Гц | 30 кВт 380 В ~50 Гц |
Привід шпинделя | 12 кВт | 17 кВт |
Насос подачі СОЖ | 450 Вт | |
Ємність бака ЗОР | 208 літрів | 260 літрів |
Гідростанція | ||
Потужність насоса | 750 Вт | |
Ємність бака | 50 літрів | |
Верстатні дані | ||
Висота центрів | 275 мм | |
Міжцентрова відстань | 2000 мм | 3000 мм |
Ø обробки над супортом | 310 мм | |
Діаметр обробки над станиною | 550 мм | |
Ø обробки над виїмкою станини | 790 мм | |
Максим. маса заготівлі (з задньою бабкою) | 2000 кг | |
Ширина станини | 405 мм | |
Шпиндель | ||
Число оборотів шпинделя | 80 — 3500 об/хв | |
Фланець шпинделя | Camlock D1-8" | |
Прохідний отвір шпинделя | 82 мм | |
Гідравлічний токарний патрон | 250 мм | |
Прохідний отвір токарного патрона | 69 мм | |
Змінник інструменту | ||
Тип змінника інструменту | гідравлічний VDI 40 | |
Кількість інструменту | 8 | |
Максимальний розмір державки різця | 25х25 мм | |
Максимальний діаметр осьового інструменту | 32 мм | |
Точність | ||
Повторюваність | 0,005 мм | |
Позиціонування | ± 0,005 мм | |
Вісь X | ||
Переміщення | 345 мм | |
Швидкість робочої подачі | 15 000 мм/хв | |
Вісь Z | ||
Переміщення | 2150 мм | 3150 мм |
Швидкість робочої подачі | 15 000 мм/хв | |
Задня бабка | ||
Конус пінолі задньої бабки | МК5 | |
Діаметр пінолі задньої бабки | 80 мм | |
Ход пиноли задней бабки | 150 мм | |
Габаритные размеры | ||
Длина | 4190 мм | 5190 мм |
Ширина | 2245 мм | |
Высота | 2050 мм | |
Масса станка | 4900 кг | 7500 кг |
Дополнительные принадлежности:
- Гидравлическая задняя бабка.
- Автоматический податчик прутков (барфидер).
- Система внутреннего охлаждения инструмента с подводом СОЖ через шпиндель, давление 20 бар, размер отверстий фильтра 0,025 мм.
- Кондиционер электрошкафа.
- Подвижный и неподвижный люнеты
- Комплект мягких / жестких кулачков.
- Сепаратор для очищення масла і МОР.
Основні | |
---|---|
Виробник | Optimum Maschinen |
Країна виробник | Німеччина |
- Ціна: Ціну уточнюйте
