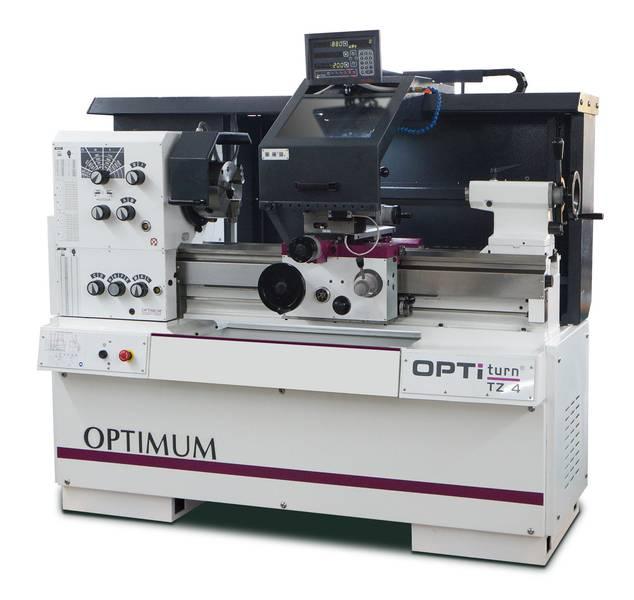

Токарно-гвинторізний верстат по металу OPTIturn TZ4
Технічний опис:
- Токарно-гвинторізний верстат по металу Оптимум класу PREMIUM оснащений швидкозмінним різцетримачем і УЦИ NEWALL DP.
- Станина токарно-гвинторізного верстата по металу і підставка високої жорсткості з високоякісного чавуну.
- Вузли токарно-гвинторізного верстата по металу Optimum TZ4 захищені від попадання стружки.
- Высокая точность и прочность закаленного и шлифованного шпинделя.
- Запирающийся главный выключатель.
- Точнейшая регулировка подач и нарезания резьбы.
- Демпфированное основание токарного станка.
- Легко вынимаемая ванна для стружки.
- Мощный станочный LED-светильник.
- Время торможения шпинделя уменьшено благодаря электронному тормозу.
- Закаленные и прецизионно отшлифованные направляющие станины.
- Токарно-винторезный станок OPTIturn TZ4 оснащён быстросменным резцедержателем SWH 5-B.
- Четырёх-позиционный резцедержатель 25 x 120 Typ D.
- Станок оснащён СОЖ.
- Удобная в обслуживании панель управления.
- Электрика 24 В, все реле и контакторы от SIEMENS и SCHNEIDER.
- Разработано и изготовлено в Англии.
- 2 измерительные линейки Microsyn.
- 1 измерительная линейка Spherosyn.
- Удобный и понятный пользовательский интерфейс.
- Класс защиты IP67.
- Измерительные линейки невосприимчивы к загрязнению в условиях мастерской.
- 5 лет гарантии для устройства индикации и считывающий головки.
Комплект поставки:
- Неподвижный люнет Ø 10 – 130 мм;
- Подвижный люнет Ø 10 – 100 мм;
- Станочный LED-светильник;
- Оправка переходная МK 3 и МK 6;
- Упорный центр МК3;
- Быстросменный картриджный резцедержатель 5-B;
- Резцедержатель 25х120 мм тип D;
- Позиционный упор;
- Набор сменных шестерн.
Технические характеристики: |
|
Модель | OPTIturn TZ 4 |
Подключение | 380 В / 3 Ph ~50 Гц |
Общая потребляемая мощность, кВт | 4,5 |
Привод шпинделя, кВт | 3 |
Мощность насоса СОЖ | 125 Вт |
Конус шпинделя | МК 6 |
Высота центров | 200 |
РМЦ | 800 |
Наибольший Ø обработки над станиной | 400 |
Наибольший Ø обработки над суппортом | 245 |
Частота вращения шпинделя | 45 — 1800 об/мин |
Количество ступеней | 16 |
Присоединительная поверхность шпинделя | Camlock DIN ISO 702-2 Nr. 6 |
Прох. отверстие шпинделя, мм | 52 |
Ход верхней каретки суппорта, мм | 112 |
Ход поперечной каретки суппорта, мм | 212 |
Конус пиноли задней бабки, мм | MК 3 |
Диаметр пиноли задней бабки, мм | 50 |
Перемещение пиноли задней бабки, мм | 110 |
Продольная подача (48 подач) | 0,0263 — 1,8416 мм/об |
Поперечная подача (48 подач) | 0,0133 — 0,9321 мм/об |
Пределы шага нарезаемых метрических резьб, мм (22 шага) | 0,2 — 14 |
Пределы шага нарезаемых дюймовых резьб (42 шага) | 80 — 1 ниток на дюйм |
Пределы шага нарезаемых модульных резьб (44 шага) | 0,1 — 7 |
Габаритные размеры (ДхШхВ) | 1960 x 1060 x 1690 мм |
Вага | 1.250 кг |
Основні | |
---|---|
Виробник | Optimum Maschinen |
Країна виробник | Німеччина |
- Ціна: Ціну уточнюйте
