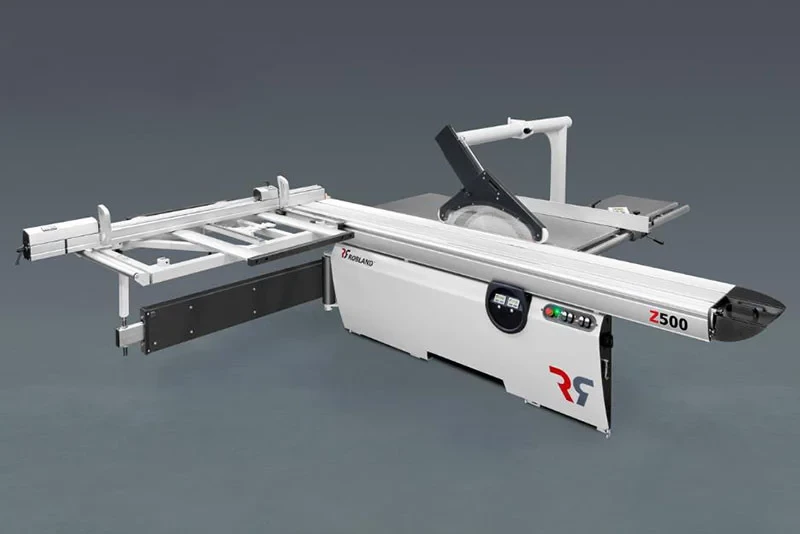

Форматно-розкрійний верстат Robland Z 500M

Форматно-розкрійний верстат фірми Robland Z 500 прийшов на зміну легендарної моделі Robland Z 3200, яка випускалася 25 років, і за цей час було виготовлено 50 000 верстатів.

Z 500 це верстат важкого класу нового покоління призначений для високоякісного розкрою ламінованих ДСП, МДФ, ДВП, фанери та інших матеріалів, поздовжнього, поперечного і під кутом. Підрізний вузол має окремий електродвигун, що забезпечує ідеальне пиляння без сколів. Пильний вузол нахиляється на кут від 90 до 45 градусів. Масивна станина, підвищена жорсткість основних вузлів і системи базування заготовок, жорсткі напрямні і упори, точність регулювань і потужність приводу основної пили 7 кВт забезпечують надійність даного устаткування при багатозмінній роботі в умовах промислового виробництва. Зовнішня механічна регулювання підрізного вузла з додатковою фіксацією налаштувань забезпечує просту, точну і надійну регулювання підрізної пилки відносно основного пилкового диска. Швидкість обертання основної пили змінюється перекидання паса на шківах. Базова комплектація включає в себе додаткове обладнання, яке дозволяє більш повноцінно експлуатувати верстат.

Верстат Z 500 має принципово нову систему нахилу пильного вузла, поворот здійснюється за фрезерованим напрямних, ця система не вимагає обслуговування і гарантує постійну точність і плавний рух. Підрізний вузол отримав додаткову настройку і тепер його можна більш точно виставити в одній площині з основною пилкою.

Форматно-розкрійні верстати фірми Robland Z-400 мають кулькову каретку шириною 420 мм з запатентованою конструкцією кріплення круглих направляючих, що забезпечує просте обслуговування каретки, на відміну від інших конструкцій кулькових кареток. Кульки розміщені в сталевому П-образному сепараторі. 34 кульки рівномірно розподіляють навантаження від ваги каретки і распиливаемых листів матеріалу на велику довжину направляючих, що забезпечує плавне переміщення каретки. Круглі направляючі дозволяють максимально просто обслуговувати каретку, без якихось витрат. Масивна зварна станина має додаткові підсилювачі, підвищують жорсткість всього верстата в цілому. Механічна частина являє собою продуману і відпрацьовану за багато років конструкцію, завдяки чому верстат дуже простий в обслуговуванні і експлуатації.

Паралельна лінійка

- Права паралельна лінійка з мікрометричним регулюванням, максимальний пропив 1 350 мм.

- Цифровий індикатор розмірів на правій паралельної лінійці (опція).



Наполеглива телескопічна лінійка

- Поперечна телескопічна лінійка з можливістю висунення до 3355 мм.

- Цифровий індикатор розмірів на лівій поперечної лінійці. (опція)

Пильний вузол

- Три швидкості обертання основної пили.

- Електричний нахил пилкового вузла з відображенням кута нахилу до 45 градусів. Макс. розмір пили 500 мм.

- Можливість точного регулювання підрізної пили вліво і вправо за допомогою пульта керування на передній панелі.

Захисний кожух

- Стандартний кожух над пилкою з патрубком під аспірацію розміром 60 мм.

Додаткова комплектація Robland Z500

	Електродвигун з гальмуванням Електродвигун потужністю 7,5 кВт Автоматичний запуск «зірка-трикутник»
	Додаткова кнопка старт/стоп, вбудована в ковзний стіл (курсор)
	Цифровий індикатор розмірів на правій паралельної лінійці
	Цифровий індикатор розмірів на лівій поперечної лінійці (в комплекті два відкидних упору)
	Система швидкого позиціонування підрізної пили «LEADER»
	Додатковий підтримує стіл на каретці
	Додатковий підтримує стіл на каретці і наполегливою лінійкою зі шкалою



Основні
Виробник	Robland
Країна виробник	Бельгія
Стан	Нове
Хід каретки	3200 мм
Вага верстата	1000 кг
Висота столу	860 мм
Глибина різання підрізної пили	0 - 3.5 мм
Діаметр нижнього патрубка під аспірацію	120 мм
Діаметри верхнього патрубка під аспірацію	60 мм
Довжина пропилу	3200 мм (2500 і 3800 мм опція)
Макс. глибина пропилу	175 мм
Макс. глибина різу при 45°	120 мм
Макс. діаметр основної пили	500 x 30 мм (350 мм з підрізною пилою)
Потужність двигуна основної пили	7 кВт
Нахил пилкового вузла	90° - 45°
Регулювання висоти пропилу основною пилкою	ручна
Регулювання висоти пропилу підрізного вузла	ручна
Регулювання поперечної лінійки	ручна з регулювальним гвинтом
Регулювання кута нахилу пільного агрегату	ручна
Стіл-розширення каретки	1505 x 760 мм
Ширина пропила по поперечної упорної лінійки	2295 мм (3355 мм з телескопічною лінійкою)
Ширина пропилу по правій паралельної лінійці	1380 мм
Користувальницькі характеристики
Бренд	Robland
Діаметр підрізної пили	120 x 20 мм
Довжина каретки	Довжина каретки 3.2 метра
Потужність двигуна підрізної пили	1,3 кВт
Оберти основної пилки	3000/4000/5000 об/хв
Оберти підрізної пилки	8200 об/хв
Розміри каретки	420 x 3200 мм
Розміри основного чавунного столу	985 x 710 мм
Регулювання положення паралельної лінійки	ручна
