Лещата станичні прецизійні QB200 поворотні жорстко-фіксувальні

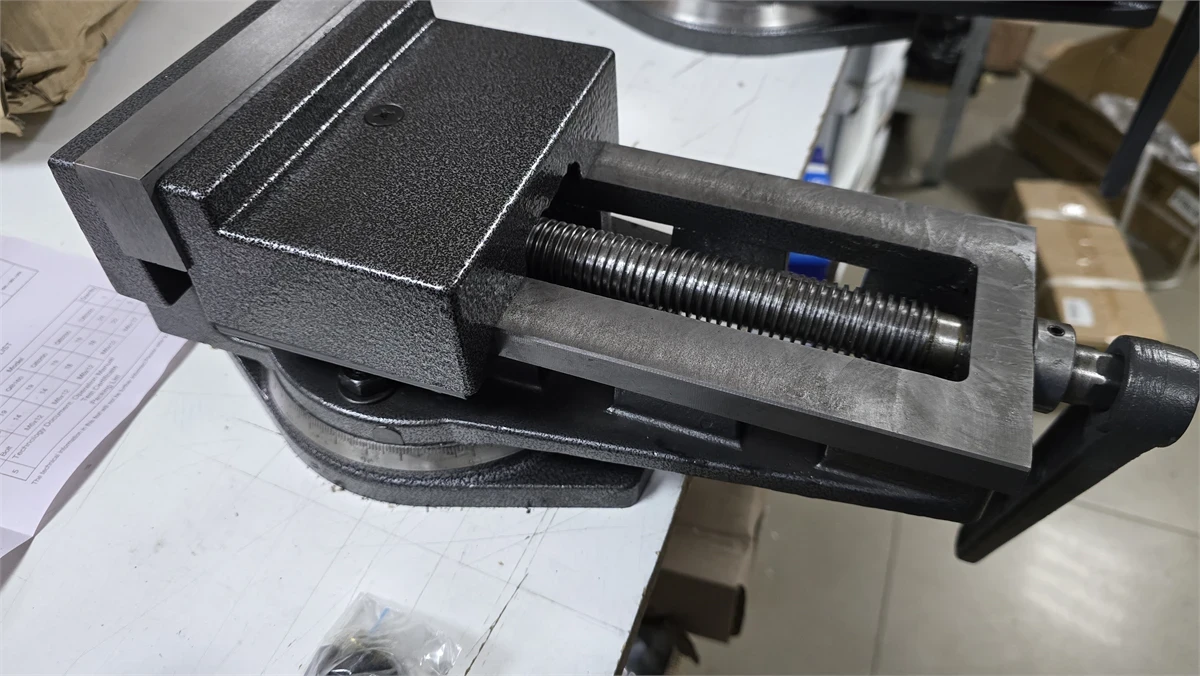

QB200 — прецизійні поворотні лещата серії QB із шириною накладок губок 200 мм і максимальним розкриттям 210 мм, які застосовуються для точного та надійного затискання деталі під час оброблення на фрезерному, свердлильному, шліфувальному та інших верстатах. Конструктивно інструмент являє собою пару паралельних губок, одна з яких є нерухомою, а друга притискається до деталі за допомогою трапецієподібного гвинта. Останній так само має захист від потрапляння тирси (таке рішення дає змогу істотно продовжити термін його експлуатації). Створювати велике зусилля затискача без особливих зусиль обертання ручки дає змогу упорний підшипник, встановлений на валу. Настроювання ковзання рухомої губки здійснюється регулювальними планками. Накладки (пластинки) на губках є знімними, що знижує витрати на обслуговування виробу загалом, а також підвищує ефективність роботи. Лещата моделі QB200 (YR-C) обладнані поворотним механізмом, який доповнений градусною шкалою. Це дає змогу повертати деталь на 360° навколо вертикальної осі. В основі лещат передбачені монтажні отвори та пази для точного позиціювання й надійного кріплення пристосування на робочому столі верстата. У разі потреби тиски можна використовувати й без поворотного механізму.

Внимание!

• Під час роботи стежте за тим, щоб лещата не зазнавала ударних впливів, інакше показники точності виробу можуть бути порушені
• Для забезпечення плавної та точної роботи лещат необхідно регулярно змащувати рухомі частини пристрою

Особливості:

• Висока якість виробу
• Висока точність затискача
• Високе зусилля затискача
• Рухома губка посилена збільшеним корпусом
• Шліфована поверхня рейки
• Знімні накладки на губках (чотири варіанти розташування накладок для затискання деталей)
• Поверхня накладок загартована і відшліфована
• Трапецієподібний гвинт із великим кроком і великим крутним моментом
• Наявність пазів для точної встановлення на робочий стіл верстата
• Можливість встановлення поворотної основи
• Збереження високої точности під час роботи у вертикальному, горизонтальному та бічним положенням
• Простота в експлуатації

Серия: QB

Модель: QB200

Ширина накладок губок: 200 мм

Максимальне розкриття лещат: 210 мм

Паралельність напрямної поверхні до поворотної основи: 0.03 мм на 100 мм

Паралельність поверхні контрольного блока до поворотної основи: 0.06 мм на 100 мм

Перпендикулярність губок до напрямних рейок: 0.05 мм на 100 мм

Наявність поворотного механізму: да

Діапазон повороту лещат: 0-360°

Наявність градусної шкали: да

Ділення градусної шкали: 2°

Матеріал корпусу: високоміцний чавун

Матеріал руків'я: вуглецева сталь

Вага брутто: 35 кг
