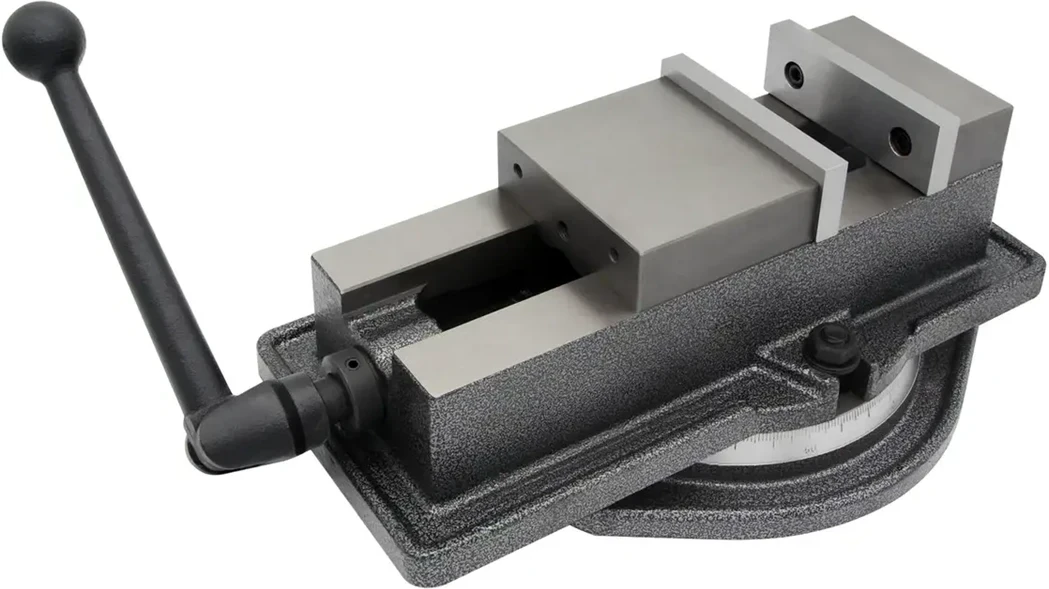

Тиски QM16125
QM16125 - прецизійні верстатні жорстко-фіксуючі поворотні тиски серії QM з шириною накладок губок 125 мм і максимальним розкриттям (при стандартному положенні накладок) 145 мм, які застосовуються для точного і надійного затискання деталей та інших верстатах. Конструктивно інструмент являє собою пару паралельних губок одна з яких є нерухомою, а друга притискається до деталі за допомогою трапецієподібного гвинта. Плавність ходу останнього забезпечує голчастий підшипник. Таке рішення дозволяє отримати максимальне зусилля затиску без особливих труднощів обертання рукоятки. Налаштування люфта рухомої губки проводиться регулювальним гвинтом розташованим на задній частині її корпусу. Накладки (пластинки) на губках є знімними, що знижує витрати на обслуговування виробу в цілому, а також підвищує ефективність роботи.
Дана модель оснащена поворотним механізмом, доповненим градусною шкалою. Це дозволяє повертати деталь на 360° в горизонтальній площині щодо основи. У разі потреби лещата можна використовувати і без поворотної основи.
Увага!
- Під час роботи слідкуйте за тим, щоб лещата не зазнавали ударних впливів, інакше показники точності виробу можуть бути порушені
- Для забезпечення плавної та точної роботи лещат необхідно регулярно змащувати рухомі частини пристрою
Принцип роботи лещат серії QM:
У момент виникнення на лещатах робочого горизонтального тиску (затиску), спеціальний елемент, що знаходиться в середині рухомої губки, збільшує притискну силу заготовки до корпусу. Це дозволяє лещатам не видавлювати деталь зберігаючи форму її поверхні.
Особливості:
- Висока якість виробу
- Висока точність затиснення
- Високе зусилля затискача
- Рухлива губка посилена збільшеним корпусом
- Шліфована поверхня рейок
- Змінні накладки на губках (чотири варіанти розташування накладок для затиску деталей)
- Поверхня накладок загартована і відшліфована
- Трапецієподібний гвинт з великим кроком і великим обертальним моментом
- Наявність пазів для точної установки на робочий стіл верстата
- Збереження високої точності при роботі в вертикальному, горизонтальному і бічному положеннях
- Простота в експлуатації
- Поворот лещат на 360
загальні характеристики
Серія: QM (тип 3418)
Модель: QM16125
Ширина накладок губок: 125 мм
Висота накладок губок: 40 мм
Максимальне розкриття лещат (стандартне розташування накладок): 145 мм
Діапазон повороту лещат: 0-360°
Зусилля затиску: 24 кН
Наявність поворотного механізму: немає
Матеріал: високоміцний чавун
Вага брутто: 20.5 кг
| Основні | |
|---|---|
| Виробник | JP |
