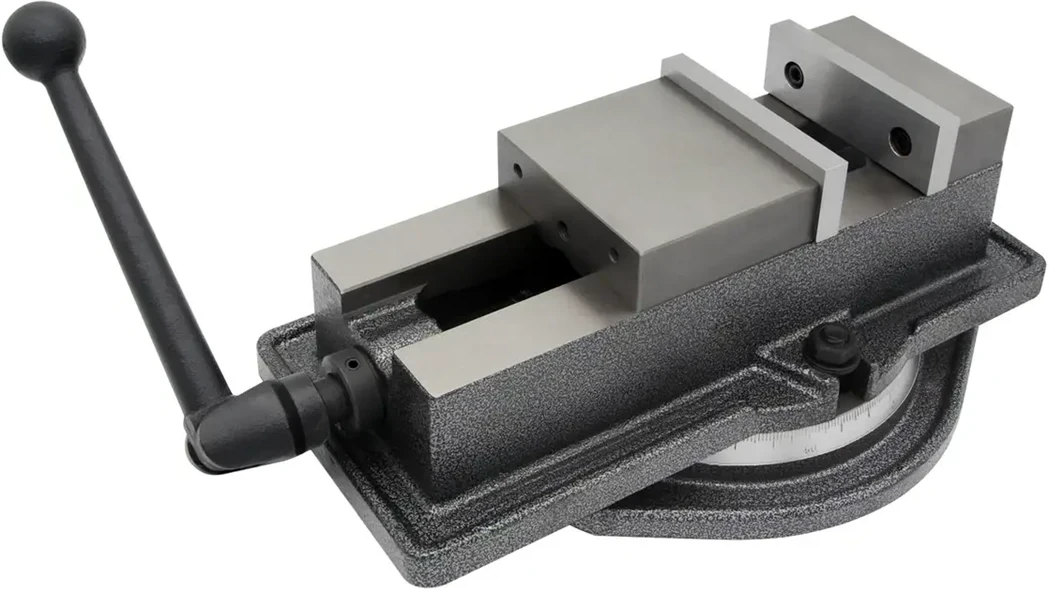

Тиски станичні прецизійні QM16160 поворотні тип 3418

Тиски QM16160

QM16160  - прецизійні станочні жорстко-фіксувальні поворотні тиски серії QM із шириною накладок губок 160 мм і максимальним розкриттям (при стандартному положенні накладок) 175 мм, які застосовуються для точного та надійного затискання деталі під час оброблення на фрезерному, свердлильному, шліфувальному та інших верстатах. Конструктивно інструмент представляє собою пару паралельних губок одна з яких є нерухомою, а друга притискається до деталей за допомогою трапецієподібного гвинта. Плавність ходу останнього забезпечує голчастий підшипник. Таке рішення дає змогу отримати максимальне зусилля затискача без особливих зусиль обертання ручки. Настроювання люфту рухомої губки здійснюється регулювальним гвинтом, розташованим на задній частині її корпусу. Накладки (пластинки) на губках є знімними, що знижує витрати на обслуговування виробу загалом, а також підвищує ефективність роботи.

Ця модель обладнана поворотним механізмом, який доповнений градусною шкалою. Це дає змогу повертати деталь на 360° в горизонтальній площині щодо основи. У разі потреби тиски можна використовувати й без поворотної основи.

Внимание!

• Під час роботи стежте за тим, щоб лещата не зазнавала ударних впливів, інакше показники точності виробу можуть бути порушені
• Для забезпечення плавної та точної роботи лещат необхідно регулярно змащувати рухомі частини пристрою

Принцип роботи лещат серії QM:

У момент виникнення на тисках робочого горизонтального тиску (затискач), спеціальний елемент, що є  всередині рухомої губки, збільшує притискну силу заготовки до корпусу. Це дає змогу тискам не вичавлювати деталь, зберігаючи форму її поверхні.

Особливості:

• Висока якість виробу
• Висока точність затискача
• Високе зусилля затискача
• Рухома губка посилена збільшеним корпусом
• Шліфована поверхня рейки
• Знімні накладки на губках (чотири варіанти розташування накладок для затискання деталей)
• Поверхня накладок загартована і відшліфована
• Трапецієподібний гвинт із великим кроком і великим крутним моментом
• Наявність пазів для точної встановлення на робочий стіл верстата
• Збереження високої точности під час роботи у вертикальному, горизонтальному та бічним положенням
• Простота в експлуатації

• Поворот тисков на 360

 Загальні характеристики

Серия: QM (тип 3418)

Модель: QM16160

Ширина накладок губок: 160 мм

Висота накладок губок: 45 мм

Максимальне розкриття лещат (стандартне розташування накладок): 175 мм

Діапазон повороту лещат: 0-360°

Зусилля затискача: 29 кН

Наявність поворотного механізму: да

Матеріал: високоміцний чавун

Вага брутто: 30.5 кг
