Лещата прецизійні QM16200 жорстко-фіксувальні тип 3418

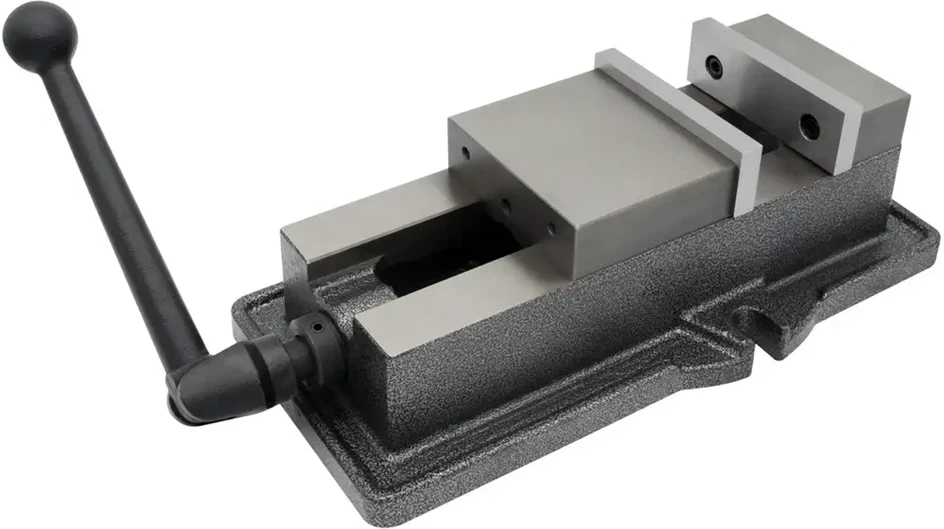

QM16200 - прецизійні станкові жорстко-фіксувальні неповоротні лещата серії QM із шириною накладок губок 200 мм і максимальним розкриттям (в стандартному положенні накладок) 225 мм, які застосовуються для точного та надійного затискання деталі під час оброблення на фрезерному, свердлильному, шліфувальному та інших верстатах.

Конструктивно інструмент представляє собою пару паралельних губок одна з яких є нерухомою, а друга притискається до деталей за допомогою трапецієподібного гвинта.

Плавність ходу останнього забезпечує голчастий підшипник. Таке рішення дає змогу отримати максимальне зусилля затискача без особливих зусиль обертання ручки. Настроювання люфту рухомої губки здійснюється регулювальним гвинтом, розташованим на задній частині її корпусу. Накладки (пластинки) на губках є знімними, що знижує витрати на обслуговування виробу загалом, а також підвищує ефективність роботи. В основі лещат передбачені монтажні отвори та пази для надійного та точного кріплення пристосування на робочому столі верстата. У разі потреби отвори можна використовувати під встановлення поворотного механізму (до комплекту постачання не входить).

Внимание!

• Під час роботи стежте за тим, щоб лещата не зазнавала ударних впливів, інакше показники точності виробу можуть бути порушені
• Для забезпечення плавної та точної роботи лещат необхідно регулярно змащувати рухомі частини пристрою

Принцип роботи лещат серії QM:

У момент виникнення на тисках робочого горизонтального тиску (затискач), спеціальний елемент, що є  всередині рухомої губки, збільшує притискну силу заготовки до корпусу. Це дає змогу тискам не вичавлювати деталь, зберігаючи форму її поверхні.

Особливості:

• Висока якість виробу
• Висока точність затискача
• Високе зусилля затискача
• Рухома губка посилена збільшеним корпусом
• Шліфована поверхня рейки
• Знімні накладки на губках (чотири варіанти розташування накладок для затискання деталей)
• Поверхня накладок загартована і відшліфована
• Трапецієподібний гвинт із великим кроком і великим крутним моментом
• Наявність пазів для точної встановлення на робочий стіл верстата
• Можливість встановлення поворотної основи
• Збереження високої точности під час роботи у вертикальному, горизонтальному та бічним положенням
• Простота в експлуатації

 Загальні характеристики

Серия: QM (тип 3418)

Модель: QM16200

Ширина накладок губок: 200 мм

Висота накладок губок: 55 мм

Максимальне розкриття лещат (стандартне розташування накладок): 225 мм

Зусилля затискача: 34 кН

Наявність поворотного механізму: немає

Матеріал: високоміцний чавун

Вага брутто: 35 кг
