Тиски станичні свердлильні Q19K160 швидкозатискні неповоротні тип 3424

Тиски швидкозатискні ексцентрикові Q19160

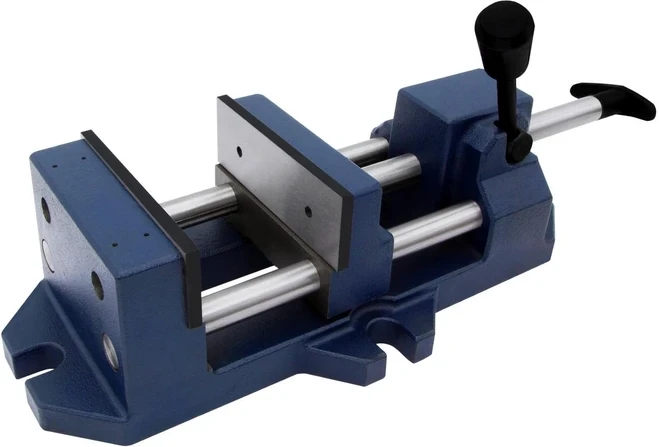

Q19K160  - станочні неповоротні лещата серії Q19 із шириною накладок губок 158 мм і максимальним розкриттям 160 мм, які застосовуються для швидкого, надійного та точного затискання деталі під час оброблення на свердлильному або невеликому фрезерному верстаті (за потреби можна використовувати й на іншому обладнанні). Конструктивно інструмент являє собою пару паралельних губок одна з яких є нерухомою, а друга притискається до деталі за допомогою ексцентрикового механізму, що швидко діє. Як лінійні напрямні використовуються вали, які забезпечують прямолінійність руху рухомої губки. Накладки (пластинки) на губках є знімними, що знижує витрати на обслуговування виробу загалом, а також підвищує ефективність роботи. В основі лещат передбачені монтажні отвори для точного позиціювання та надійного кріплення пристосування на робочому столі верстата. Низький профіль пристосування забезпечує його стійке положення.

Для затискача деталі необхідно центральною ручкою встановити рухому губку поблизу заготівки, але не впритул. Фіксування  виробляється ручкою швидкого затискача, яка підводить губку вперед на 2.4 мм, забезпечуючи високе зусилля затискача.

Внимание!

• Для забезпечення плавної та точної роботи лещат необхідно регулярно змащувати рухомі частини пристрою

Особливості:

• Висока якість виробу
• Висока точність затискача
• Високе зусилля затискача
• Висока швидкість затискача
• Шліфовані напрямні вали
• Губки з поглибленими вставками для зручного розташування заготівки
• Знімні накладки на губках закаленны і відшліфовані
• Можливість свердління наскрізних отворів
• Міцний і стійкий до корозії корпус
• Простота в експлуатації

Серия: Q19K

Модель: Q19K160

Ширина накладок губок: 158 мм

Висота накладок губок: 42 мм

Максимальне розкриття лещат: 160 мм

Мінімальний зажим тисков: 4 мм

Матеріал корпусу: високоміцний чавун

Матеріал напрямних: сталь

Вага брутто: 14.4 кг
