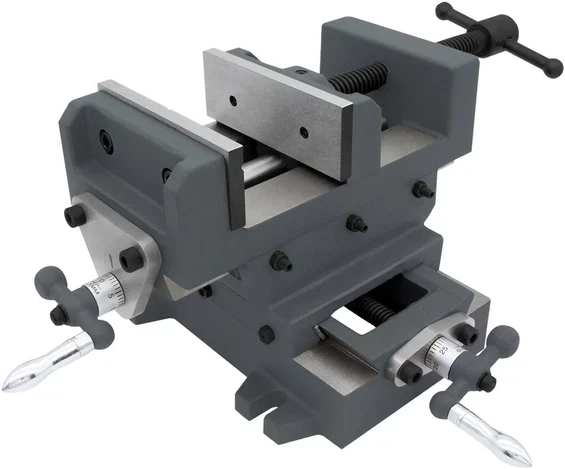

Тиски станичні координатні Q97125 хрестові неповоротні тип 3458

ТискиQ97125

Q97125 - станочні хрещатні неповоротні лещата серії Q97 с шириной накладок губок 125 мм і максимальним розкриттям 130 мм, які застосовуються на свердлильних, фрезерних і шліфувальних верстатах (за потреби можуть використовуватися й на іншому обладнанні) для надійного затискання деталі, а також для її швидкого та точного позиціювання у двох взаємно перпендикулярних осях завдяки продовжено-поперечному супорту. Конструктивно інструмент представляє собою пару паралельних губок, розташованих на механизме поздовжнього та поперечного переміщення. Одна з губок є нерухомою (має суцільну конструкцію з корпусом лещат ), , а друга притискається до деталі за допомогою трапецеїдального гвинта. Накладка нерухомої губки має плоску та шліфовану поверхню, тоді як накладка рухомої губки має на своїй поверхні горизонтальні та вертикальні V-подібні заглиблення, які дають можливість точно та надійно затискати заготовки не тільки плоскою, а й циліндричної форми. Накладки (пластинки) є знімними, що знижує витрати на обслуговування виробу загалом, а також підвищує ефективність роботи. В основі лещат передбачені монтажні отвори для надійного кріплення пристосування на робочому столі верстата.

Внимание!

• Для забезпечення плавної та точної роботи лещат необхідно регулярно змащувати рухомі частини пристрою

Особливості:

• Висока якість виробу
• Точність затискача
• Пересування деталі в поздовжньому та поперечному напрямках без потреби її демонтажу
• Висока плавність ходу супортера
• Градуйовані кільця на обох осях для точного настроювання подавання
• Напрямні осей переміщення типу "ластівчин хвіст"
• Можливість регулювання люфту супорта (притискач планки)
• Шліфовані рейки
• Знімні накладки на губках загартовані та відшліфовані
• Трапецеїдальний гвинт із великим крутить моментом
• Вал кругляк у якості лінійної напрямної губок
• Можливість затискача заготівок плоскої та циліндричної форми
• Міцний і стійкий до корозії корпус
• Простота в експлуатації

 Загальні характеристики:

Модель: Q97125

Ширина накладок губок: 125 мм

Висота накладок губок: 47 мм

Максимальне розкриття лещат: 130 мм

Поздовжніх хід: 195 мм

Поперечний хід: 170 мм

Механізм позиціювання: Хрещатий

Ціна поділки лімба: 0.1 мм

Матеріал: високоміцний чавун

Вага брутто: 20 кг
