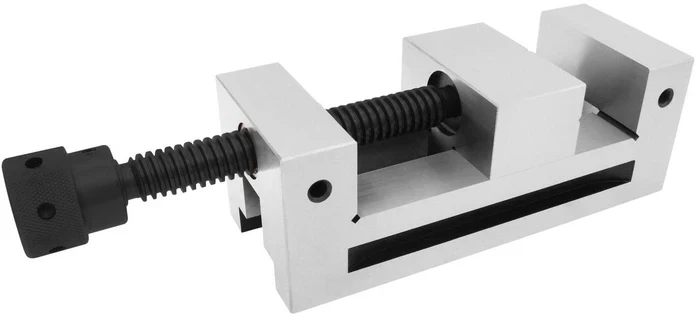

Лещата станичнілекальні QGG150 тип 3320
QGG150 — пісочні високоточні лекальні лещата з інструментальної сталі з шириною губок 150 мм, які використовуються у разі фрезеральних, вимірювальних, розміткових, шліфувальних та інших робіт.
Конструктивно інструмент являє собою пару паралельних губок одна з яких є нерухомою, а друга притискається до деталі за допомогою трапецеїдального гвинта. Нерухома губка має суцільну конструкцію з корпусом лещат, а її поверхня є плоскою и шліфованою. Рухома губка має на своїй поверхні V-подібні заглиблення, які дають можливість точно та надійно затискати заготовки не тільки плоскою, а й циліндричної форми.
Твердість робочих поверхонь напрямних і губок досягає HRC 58-62. Бічні поверхні лещат цієї серії є паралельними одна одна й перпендикулярна основа. Паралельність напрямної поверхні до поверхні основи становить 0.005 мм на 100 мм. Перпендикулярність губок до напрямної поверхні також становить 0.005 мм на 100 мм.
Лещата серії QGG зберігають точність під час роботи у вертикальному, горизонтальному та бічному положенні. Інструмент предназначен для закріплення на магнітний стіл або станину.
Внимание!
- У серії QGG... (TS) за максимального розкриття лещат фланець гайки гвинта повністю, без утворення проміжків, поміщається в корпус рухомої губки
- Для забезпечення плавної та точної роботи лещат необхідно регулярно змащувати рухомі частини пристрою
Особливості:
- Висока якість виробу
- Проста конструкція
- Висока точність затискача в будь-якому положенні
- Високе зусилля затискача
- Висока швидкість затискача
- Шліфована поверхню корпусу
- Загартована робоча поверхня
- Можливість затискача заготівок плоскої та циліндричної форми
- Простота в експлуатації
Загальні характеристики:
Тип тисков: станочні
Серия: QGG
Ширина губок: 150 мм
Максимальне розкриття лещат: 175 мм
Матеріал: інструментальна сталь
Твердість робочої поверхні: HRC 58-62
Паралельність напрямної поверхні до поверхні основи: 0.005 мм/100 мм
Перпендикулярність губок до напрямної поверхности: 0.005 мм/100 мм
Вага: 23.8 кг
Основні | |
---|---|
Виробник | JP |
