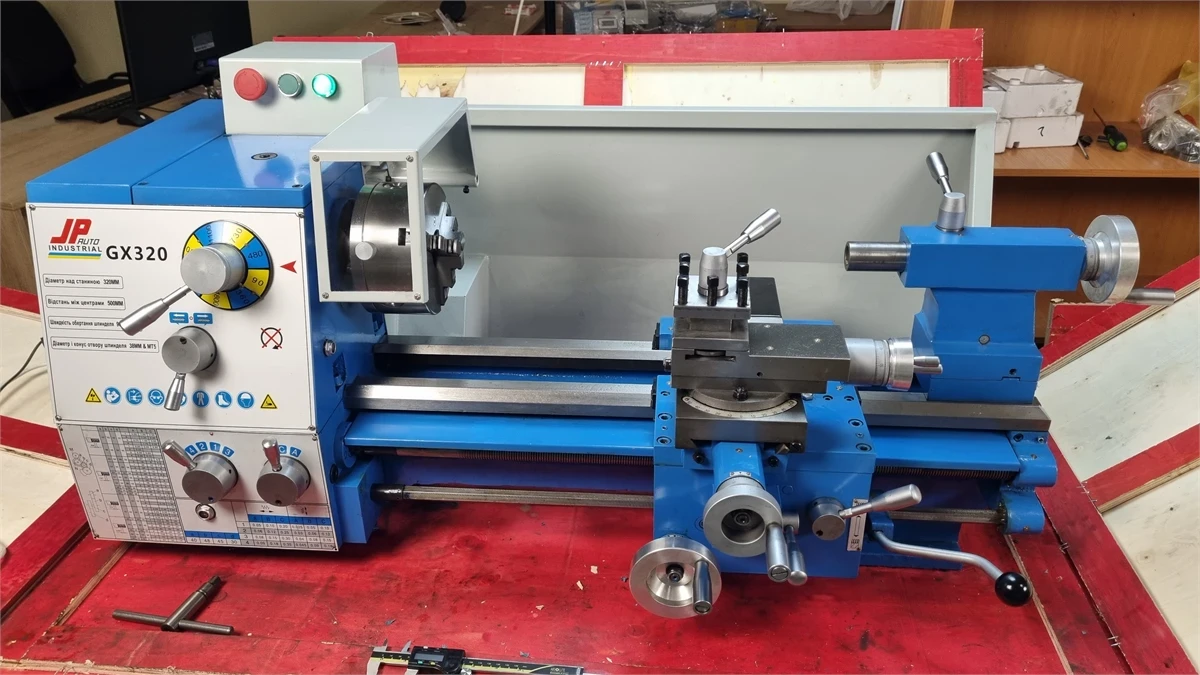

Токарно-винторезный станок JPAuto Industrial GX320 320x500 1100W

Токарний верстат для металу GX320 має автоматичне поздовжнє та поперечне подавання, а також характеризується високою якістю виготовлення. Передня бабка має коробку вибору швидкості обертання шпинделя, що дає змогу змінювати швидкість обертання токарного патрона без втрати крутного моменту. Також є коробка перемикання швидкості подавання ходового гвинта, що дає змогу нарізати різь без зміни шестерень у гітарі. На цьому верстаті можливе нарізання метричних, дюймових, модульних і пітчих різі. Верстат обладнаний електродвигуном потужністю 1100 ватів з однофазним (220V) під'єднанням. Можливий варіант із 380-в 3-фазним двигуном. Станина закалена и прецизионно отшлифована.

Характеристики:

Модель: GX320

Захист ходового гвинта вже встановлений на верстаті

Загартовані та шліфувальні напрямні станини

Загартований шпиндель (DIN 6350)

Електроживлення: 1 фаза, 220 В (змінний струм)/50 Гц (під замовлення 380 В)

Потужність електродвигуна: 1.1 кВт

Максимальний діаметр заготівки оброблюваної над станиною: 320 мм

Максимальний діаметр заготовки оброблюваної над супортом: 185 мм

Висота центрів над станиною: 160 мм

Відстань між двома центрами: 500 мм

Максимальне переміщення поперечної подачі: 160 мм

Максимальне переміщення малого поздовжнього подавання: 75 мм

Діапазон повороту малої поздовжньої: ±45°

Ширина станини: 170 мм

Швидкість обертання шпинделя: 90-1800 об/хв

Кількість швидкостей обертання шпинделя: 8

Конус отвору в шпинделі: Морзе No5 (MT5)

Діаметр отвору в шпинделі: 38 мм

Токарний патрон: К11-160 (3-кулачковий)

Крок метричної різі: 0.2-3.5 мм

Крок дюймової різі: 12-96 1/n"

Конус пінолі задньої бабки: Морзі No3 (MT3)

Діаметр пінолі задньої бабки: 35 мм

Хід пінолі задньої бабки: 80 мм

Поперечне переміщення задньої бабки: ±15 мм

Максимальна кількість різців у розрізувачі: 4 шт.

Ціна поділки шкали лімба на супорті: 0.25 мм (0.01")

Ціна поділки шкали лімба на поперечних салазках: 0.05 мм (0.002")

Ціна поділки шкали лімба на верхніх салазках: 0.025 мм (0.001")

Ціна поділки шкали лімба пінолі задньої бабки: 0.025 мм (0.001")

Матеріал станини: чавун

Вага: 320/360 кг

  Комплектація

* Центр MK3 1 шт.

* Центр MK4 1 шт

* 3 ріжкові ключі

* Зворотні кулачки

* Ключ патрона токарного

* Ключ для встановлення різців

* Інструментальний ящик

Додаткове обладнання

* Тумба (підставка) з піддоном для збирання охолоджувальної рідини

* 4х кулачковий токарний патрон

* Різці зі змінними пластинами

* Пристрій цифрової індикації

* Шестерні для нарізування дюймових, модульних і вихованцевих різь

* Освітлення робочої зони

* Люнет рухливий і не рухливий

* Насос подавання мастильно-охолоджувальної рідини

Особливості:

• Висока точність оброблення
• Жорстка конструкція завдяки литий чавунній станині
• Автоматичне поздовжнє та поперечне подавання
• Нарізування метричних і дюймових різей
• Праве/ліве обертання шпинделя з 8 швидкостями
• Металеві шестерні в коробках передач
• Наскрізний отвір шпинделя для оброблення довгих заготівок
• Поворот верхньої частини супорту для оброблення конічних поверхонь
• Чотирипозиційний тримач
• Задня бабка з функцією поперечного зміщення осі
• Потужний асинхронний електродвигун
• Лімби на маховиках переміщень
• Інтуїтивно зрозуміла та зручна ергономіка керування
• Простота в експлуатації й обслуговуванні

Сфера застосування: індивідуальне виробництво (на дому), навчальні закладу, майстерні, невеликі заводи и т. д.

GX320 - настільний токарно-гвинторізний верстат із максимальним діаметром оброблення над станиною 320 мм і відстанню між центрами 500 мм, який призначений для роботи із заготовками зі сталі, чавуну та сплавів кольорових металів тощо.

За допомогою цієї моделі можна з легкістю здійснювати точне оброблення завдяки автоматичному поздовжньому та поперечному подаванню, а також виробляти нарізання метричної та дюймової різі. Швидкість подавання та крок різі регулюється за допомогою штурвалів згідно з інформацією в таблицях розміщених на панелі пристрою.

Внимание! Під час переходу з нарізування метричних різі на дюймові необхідно замінити одне зубчасте колесо в гітарі. Додаткові шестерні для нарізування всіх не метричних різей купуються окремо, набором.

У передній бабці встановлений асинхронний двигун за допомогою 3 кулачкового токарного патрона передає крутний момент оброблюваної деталі. Швидкість його обертання регулюється в діапазоні 90-1800 об/хв за допомогою 8-ступеневої коробки передач, побудованої на базі зносостійких металевих зубчастих шестерень. Для оброблення довгих заготовок у шпинделі передбачений наскрізний отвір діаметром 38 мм.

Внимание! 3-кулачковий патрон використовуються, зазвичай, для фіксації круглих, трикутних і шестигранних заготівок. Для фіксації заготівок квадратної форми необхідно використовувати патрон з 4 кулачками.

На іншому кінці станини встановлена підтримувальна задня бабка. Вона, як і поздовжній супорт, переміщається по V-подібним і плоским шліфованим напрямним. Всі рухомі частини верстата обладнані тавотошниками.

У різці одночасно можна встановити до 4 різців, що істотно полегшує і прискорює процес роботи. Для зручності нарізування конусів на верстаті передбачений поворот верхніх поздовжніх салазок у діапазоні 0-45°.

Завдяки масивній чавунній станині, верстат має жорстку конструкцію й низькі показники вібрації. Електроживлення здійснюється від однофазної мережі змінного струму напругою 220 В і частотою 50 Гц. Також можливо замовити цей верстат на 380 В.

Попри свої порівняно компактні розміри, модель GX320 має компонування класичних верстатів, тому з легкістю забезпечує високу якість оброблення.
