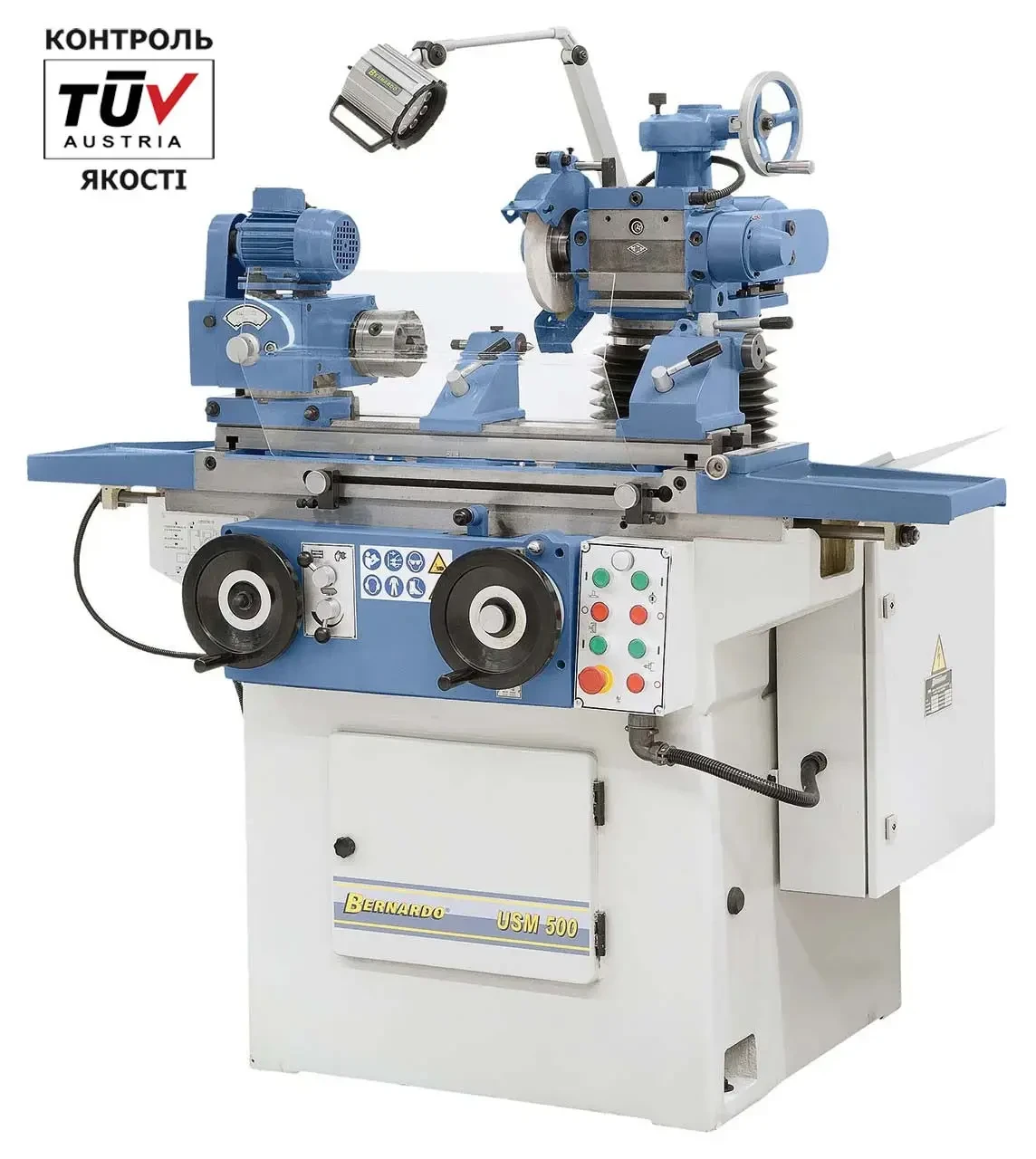

USM 500 Універсальний промисловий верстат для заточування інструменту Bernardo
- Під замовлення
- Код: USM500

1 380 000 ₴
- +380 (63) 723-84-54Лайф
Особливості
- Комбінація круглої, плоскої й інструментальної шліфувальної машини
- Важка лита чавунна конструкція забезпечує брак вібрацій і високу точність оброблення
- Спеціальний шпиндельний підшипник для точних результатів шліфування
- Може використовуватися під час виготовлення інструмента та пресформ, виробництва, а також у навчальних майстернях
- Різні сфери застосування підвищують продуктивність
- Пристрій охолодження, центральне мастило та пилоуловлювач у стандартній комплектації
- Швидка та легка зміна швидкості за допомогою плавного перемикання
- Поздовжнє переміщення столу за осі X здійснюється гідравлічно або вручну
- Висота бабки регулюється та повертається (від -100° до +100°)
- Поворот шліфувального кола в сторону неабияк збільшує технологічні можливості верстата
Стандартне приладдя
- Система охолодження СОЖ
- Система відсмоктування пилу
- Захисний кожух
- Ділова головка
- 4 шліфувальні кола
- 3-кулачковий патрон 100 мм
- Ліва та права задня бабка
- Обертовий центр
- Ущільнений затискний напівцентр
- Підставка для балансування
- Подовжувач шпинделя
- Лещата для шліфування плоскої поверхні з 3- мірним регулюванням кута
- 5 повідців штовхачів
- Пружинний упор
- Центральне мастило
- Внутрішній шліфувальний пристрій, вмик. 2 шліфувальні штифти
Основні атрибути
Виробник Bernardo
Шліфувальна головка
Шліфувальний круг 200 х 20 х 75 мм
Обороти 2500 об / хв
Діапазон повороту Від -100 ° с до + 100 °
Швидкість обертання внутрішнього шліфувального шпинделя 13500 об / хв
Робоча головка шпинделя
Діаметр патрона 100 мм
Діапазон нахилу Від -90 ° до + 90 °
Конус шпинделя МК2
Робочий стіл
Гідравлічна поздовжня подача 0,01 - 6 м / хв
Конус пінолі МК2
Хід пінолі 15 мм
Найбільшу поздовжнє переміщення столу 480 мм
Кут повороту столу в горизонтальній площині від -45 ° до + 45 °
Шліфувальна бабка
Заточка шпильок Ø 26 x 20 x 6 мм, Ø 10 x 10 x 3 мм
Найбільше поперечне переміщення бабки 230 мм
Ціна поділки лімба подачі вертикального переміщення столу 0,01 мм
Поперечна регулювання маховиком 2/4 мм/об
Найбільше вертикальне переміщення бабки 210 мм
Ціна поділки лімба подачі поперечного переміщення столу 0,02 мм
Вертикальна подача за оберт маховиком 2 мм/об
Користувальницькі характеристики
Вага ок. 1300 кг
Габарити 1500 х 1150 х 1400 мм
Макс. діаметр оброблюваних виробів 200 мм
Макс. міжцентрова відстань 500 мм
Плоске шліфування* 200х50 мм
Зовнішні розміри шліфування ø 5 - 50 х 400 мм
Розміри внутрішнього шліфування ø 10 - 50 х 75 мм
Макс. вага заготівки 10 кг
Електродвигун круга 1,1 Квт
Сумарна потужність двигуна 2,5 кВт
Основні | |
---|---|
Виробник | Bernardo |
Країна виробник | Австрія |
- Ціна: 1 380 000 ₴
