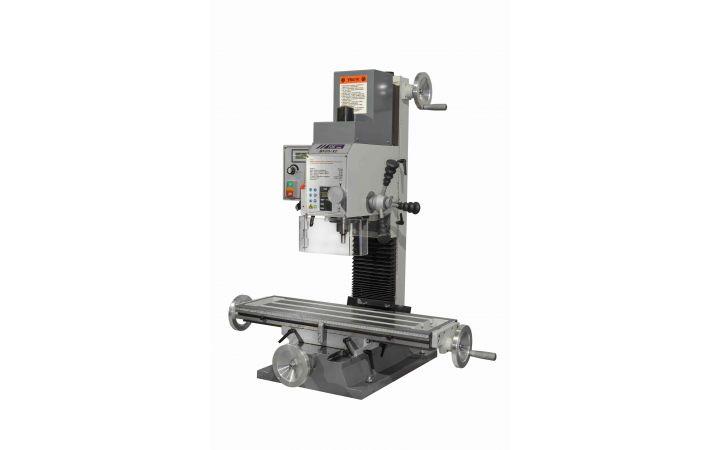

Свердлильно-фрезерний верстат FDB Maschinen BF 30B

Свердлильно-фрезерний верстат FDB Maschinen BF 30 з ремінним приводом шпинделя (модель 20/32) (прямий ремінний привід від двигуна на шпиндель (відсутність зубчастої передачі, проміжного вала) призначений для виконання фрезерних, свердлильних, різенарізальних робіт з заготовками з кольорових і чорних металів і їх сплавів в умовах штучного виробництва.

Завдяки поєднанню операцій фрезерування і свердління, скорочуються витрати на придбання додаткових верстатів, а також економляться виробничі площі. Верстат BF 30 (модель 20/32) призначений для експлуатації в умовах штучного і дрібносерійного виробництва на підприємствах з невисокою навантаженням, в ремонтних майстернях, інструментальних цехах, і т.д. Обладнання характеризується легкістю освоєння та експлуатації, високою надійністю, простотою обслуговування.

Особливості FDB Maschinen BF 30 (модель 20/32):

• Зручна панель управління;
• Праве-ліве обертання шпинделя;
• Захищена кожухом напрямна фрезерної головки;
• Коротка кінематіеская ланцюг;
• Потужний електродвигун;
• Тонка подача при фрезеруванні;
• Подача рукояткою під час свердління;
• Регульований упор переміщення столу.

Технічні характеристики:

Модель
BF 30 (модель 20/32)
Електроживлення
Напруга електродвигуна приводу шпинделя, В 220 В ~50 Гц
Потужність електродвигуна приводу шпинделя, кВт 1,5
Тип електродвигуна приводу шпинделя асинхронний
Параметри інструменту
Максимальний діаметр свердління (сталь), мм 32
Максимальний діаметр торцевого (дискового) фрезерування, мм 76
Максимальний діаметр вертикального фрезерування, мм 20
Шпиндель
Кількість ступенів 1
Регулювання обертів безступінчасте регулювання
Швидкість обертання шпинделя, об\хв 50 - 2250
Спосіб зміни швидкості обертання шпинделя Варіатор
Напрямок обертання шпинделя вправо \ вліво
Конус шпинделя MK 3
Різьба затискної тяги шпинделя М 12
Переміщення пінолі, мм 75
Максимальна відстань від центру шпинделя до колони, мм 185
Максимальна відстань від шпинделя до столу, мм 480
Фрезерна головка
Діапазон кута повороту (нахилу) шпиндельної головки, град ± 90°
Переміщення шпиндельної голови (Z), мм 355
Підйом/опускання ручне
Координатний стіл
Розмір столу (ДхШ), мм 730x210
Поздовжнє переміщення столу (Х), мм 450
Поперечне переміщення столу (Y), мм 205
Розмір Т-подібних пазів, мм 12
Кількість пазів, шт 3
Відстань між пазами, мм 63
Максимальне навантаження на стіл, кг н.д.
Регулювання глибини свердління +
Функція нарізування різьблення -
Точна подача пінолі +
Підсвічування робочої зони -
Тумба під верстат -

Габаритні розміри зібраного верстата
Довжина, мм 890
Ширина, мм 710
Висота, мм 1120
Маса верстата, кг 197

Загальні Параметри:

Відстань між пазами, мм 63

Діапазон кута повороту (нахилу) шпиндельної головки, град ± 90°

Кількість пазів, шт 3

Кількість ступенів 1

Максимальна відстань від центру шпинделя до колони, мм 185

Максимальна відстань від шпинделя до столу, мм 480

Максимальне навантаження на стіл, кг н.д.

Максимальний діаметр вертикального фрезерування, мм 20

Максимальний діаметр торцевого (дискового) фрезерування, мм 76

Напрямок обертання шпинделя вправо \ вліво

Підйом/опускання ручне

Підсвічування робочої зони -

Переміщення пінолі, мм 75

Переміщення шпиндельної голови (Z), мм 355

Поздовжнє переміщення столу (Х), мм 450

Поперечне переміщення столу (Y), мм 205

Потужність електродвигуна МОР, Вт -

Потужність, кВт 1,5

ПЦІ (Пристрій Цифрової Індикації) опционально

Різьблення затискної тяги шпинделя М 12

Регулювання глибини свердління +

СОЖ (Система подачі охолоджувальної рідини) опционально

Спосіб зміни швидкості обертання шпинделя Вариатор

Тип електродвигуна приводу шпинделя асинхронный

Точна подача пінолі +

Тумба під верстат -

Функція нарізування різьблення -

Швидкість обертання шпинделя, об/хв 50 - 2250

Вага (кг) 220

Розмір столу (мм) 730x210

Конус шпинделя MK 3

Напруга (В) 220 В ~50 Гц

Габаритні розміри (мм) 890х710х1120

Регулювання оборотів бесступенчатое регулирование

Розмір Т-подібних пазів, мм 12

Максимальний діаметр свердління, мм 32
