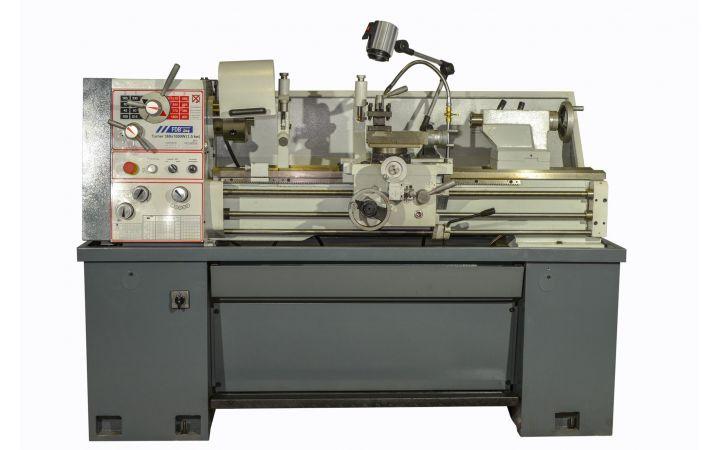

Верстат токарно-гвинторiзний FDB Maschinen Turner 360x1000W( 2,2 kw)-DPA

Металообробний токарно-гвинторізний верстат FDB Maschinen Turner 360x1000W (2,2 kW) призначений для дрібносерійного і штучного виробництва.

Токарно-гвинторізний верстат FDB Maschinen Turner 360x1000W (2,2 kW) характеризується доступною ціною і високою якістю виконання вузлів і устаткування в цілому.

Жорстка станина, що забезпечує високу точність обробки і міцність конструкції в цілому. Зручно розташовані органи управління токарно-гвинторізного верстата забезпечують найкоротший термін адаптації персоналу до обладнання в умови виробництва.

Особливості FDB Maschinen Turner 360x1000W (2,2 kW):

• Наявність місцевого освітлення;
• МОР (система подачі охолоджуючої рідини);
• Високоточні загартовані напрямні станини;
• Загартований шпиндель з високоміцної легованої сталі, встановлений на прецизійні роликопідшипники;
• Швидке і зручне перемикання швидкостей і подач;
• Гальмо шпинделя;
• Перевантажувальна муфта ходового гвинта;
• Високоякісна електроніка.

Технічні характеристики:

Модель Turner 360х1000W (2,2kW)
Максимальна довжина оброблюваної заготовки між центрами, мм 1000
Максимальний діаметр оброблюваної заготовки над станиною, мм 360
Максимальний діаметр оброблюваної деталі над поперечними санчатами супорта, мм 220
Максимальний діаметр оброблюваної деталі над виїмкою (ГАП), мм 506
Довжина виїмки, мм 238
Ширина станини, мм 203
Конус отвору шпинделя МТ5
Діаметр наскрізного отвору шпинделя. мм 38
Діапазон швидкостей шпинделя, об/хв 45-1800
Число швидкостей шпинделя 8
Діапазон швидкостей поперечних подач каретки супорта, мм/об 0,015-0,22
Діапазон швидкостей поздовжніх подач супорта, мм/об 0,043-0,653
Діапазон кроку нарізування метричних різьблень, мм 0,4-7
Діапазон кроку нарізування дюймових різьблень, виток на дюйм 4,56
Максимальне поздовжнє переміщення каретки супорта, мм 90
Максимальне поздовжнє переміщення супорта, мм 946
Максимальне поперечне переміщення каретки супорта, мм 152
Максимальне переміщення пінолі задньої бабки, мм 120
Конус задньої бабки МТ4
Максимальний розмір державки різцетримача, мм 16
Напруга електродвигуна, В 380
Потужність електродвигуна, кВт 2,2
Пристрій цифрової індикації (УЦІ) Так
Наявність системи подачі змащувально-охолоджувальної рідини (ЗОР) Так
Наявність місцевого освітлення Так
Розміри верстата в зборі (Д*Ш*В), мм 1822x787x1260
Вага верстата нетто, кг 800

Загальні Параметри:

Діапазон швидкостей поздовжніх подач супорту, мм/об 0.043~0.653

Конус задньої бабки МТ3

Максимальна довжина оброблюваної заготовки між центрами, мм 1000

Максимальний діаметр оброблюваної деталі супорта, мм 220

Максимальний діаметр оброблюваної заготовки над станиною, мм 360

Наявність місцевого освітлення Встановлено

Наявність системи подачі змащувально-охолоджувальної рідини Встановлено

Пристрій цифрової індикації (УЦІ) Встановлено

Відстань між центрами, мм 1000

Діапазон оборотів об/хв 45-1800

Число швидкостей 16

Вага (кг) 800

Конус шпинделя МК-5

Напруга (В) 380

Габаритні розміри (мм) 1900х800х1320

Піноль задньої бабки MK-3

Потужність (кВт) 2,2

Частота (GHz) 50

Країна походження Китай

Регулювання оборотів да

Макс. діаметр обробки над станиною, мм 360

Розмір оснастки, мм 16х16

Отвір шпинделя, мм 38

Метричне різьблення, мм/про 0.4 - 7
