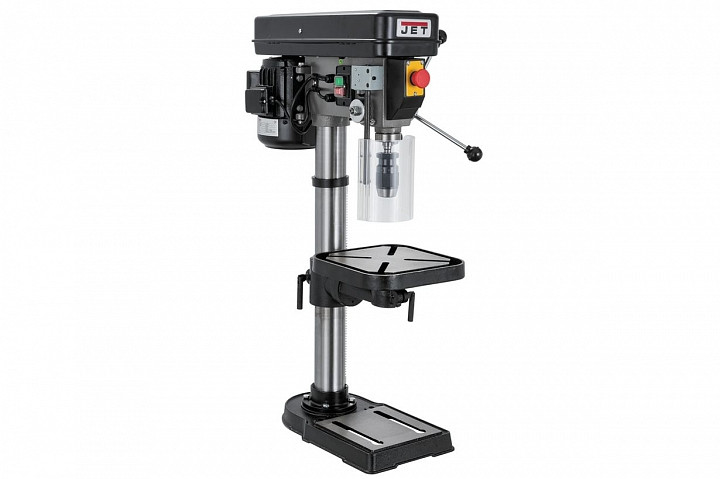

Верстат свердлильний настільний JET JDP-13M 230В

ХАРАКТЕРИСТИКИ

JET JDP-13 настільний свердлильний верстат промислової серії. Завдяки високій якості виконання деталей та механізмів, верстат відрізняється хорошими показниками точності та довговічності і може застосовуватися для серійного виготовлення деталей.

Верстат має стійку чавунну основу розміром 205 x 205мм, в якій передбачені 2-Т образні пази з шириною 16мм, для закріплення заготовки прихватами або іншими затискними пристроями. На основу встановлено колону діаметром 73мм із зубчастою рейкою для можливості переміщення столу по вертикалі. Робочий стіл, як і основа, виготовлений з якісного чавуну, його розмір 265х265мм з 4-ма Т-подібними пазами, розташованими навхрест, ширина пазів 14мм. Максимальна відстань між шпинделем та основою становить 640мм, а відстань між шпинделем та робочим столом – 445мм.

Стіл має можливість повороту навколо колони на 360° та нахилу вправо/ліворуч у межах ±45°.

Свердлильна головка дозволяє свердлити максимальні діаметри отвору до 16 мм. Конус шпинделя МК-2.

Потужність приводного двигуна складає 370Вт.

Обертальний момент з двигуна на вал шпинделя передається за допомогою клинового ременя через шківну групу. Діапазон частоти обертання шпинделя здійснюється в межах від 490 до 2510 об/хв і має 5 швидкостей.

Хід пінолі шпинделя становить 80 мм. Для контролю глибини свердління передбачена шкала з міліметровою та дюймовою розміткою, а також регульований обмежувач.

Для забезпечення безпечної роботи на верстаті встановлений прозорий захисний екран з кінцевим вимикачем. Під кожухом коробки швидкостей ремінної передачі знаходиться захисний вимикач, який не дозволить увімкнути верстат при відкритій кришці. Для аварійної зупинки на передній панелі верстата розташований червоний аварійний вимикач грибкового типу.

Стандартна комплектація включає швидкозатискний свердлильний патрон 1-13 мм/В16, оправлення свердлильного патрона МК-2/В16 і інструкцію з експлуатації.
