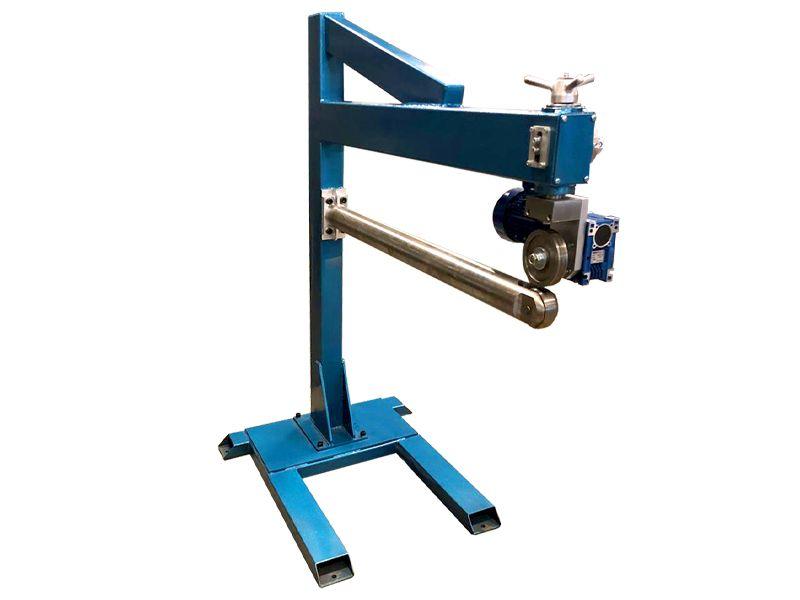

Фальцеосадковий верстат електромеханічний ФОЕ 1300х1.2

https://youtu.be/FAu0de7NYk4

Верстат для закриття фальца ручний ФОЭ 1300х1.2 предназначен для закачування замка лежачого фальца на трубах круглих повітроводів, водовідводів, систем вентиляцій і кондиціювання. Верстат знаходить своє застосування в цехах із виробництва жерстяних виробів, компаній із виготовлення систем вентиляції та кондиціонування, будівельних організаціях чия робота пов'язана з листовим металом і виготовленням труб різних розмірів і конфігурацій.

Для роботи зі верстатом попередньо виготовляється труба з листового металу. Для виготовлення труби використовуються заготовки, які можна отримати, нарізаючи метал на ручній гільйотині, на листогині за допомогою відрізного роликового ножа, верстаті плазмового різання, або ж із використанням верстата для поздовжньо-поперечного різання листового металу. Після отримання заготовки необхідних розмірів виготовляється замок лежачого фальца на торцях листової заготовки за допомогою липкого верстата або крайкогнита або використовуючи спеціальний фальцепрокатний верстат для вентиляції для виготовлення замка. Далі заготівка прокачується на тривалковому вальцьовому верстаті, який методом прокатування між валами й одночасної підгинання металу дає змогу отримати з плоского листа трубу необхідного діаметра. Після всіх підготовчих процедур треба проводити операцію з осаду лежачи на замку на фасадному ручному верстаті нашого виробництва.

Цей верстат має обертовий ролик, який приводиться в дію за допомогою спеціальної обертової ручки. У разі закритого затискача верстата труба підводиться до обертової ролі та одночасно обертаючи його за допомогою ручки труба подається углиб верстата. Ролик прокатає замок і закриває його. Під час пошитої товщини та жорсткості металу операція осаду може проходити у два етапи.

Фальцеосадковий верстат такої конструкції дає можливість обсаджувати труби завдовжки до 1300 мм за один прохід, або обсаджувати труби завдовжки до 2600 мм за два проходи, обсаджуючи почергово замок спочатку з одного боку труби, а потім із іншого боку.

Під замовлення можливе виготовлення фальцеосадкового верстата робочою довжиною 1500-1600 мм і з електроприводом.

Максимальна товщина металу для роботи на верстаті 1.2 мм. Діаметр вала, що встановлюється на верстаті в стандартному варіанті виконання 90 мм. Отже, мінімальний діаметр обсаджуваної труби може бути більш ніж 90 мм.

На замовлення можна виготовити верстат для закривання фальцевого замка з валом меншого діаметра.

Ручний верстат для закриття фальца ФОЕ 1300х1.2 нашого виробництва обладнаний спеціальним притискним ексцентриковим механізмом, який дає можливість налаштувавши затискач один раз під потрібну товщину металу, просто використовувати притискну ручку для відкриття та закриття замку одним рухом, не настроюючи його щоразу заново. У такий спосіб економиться час під час роботи на верстаті.
