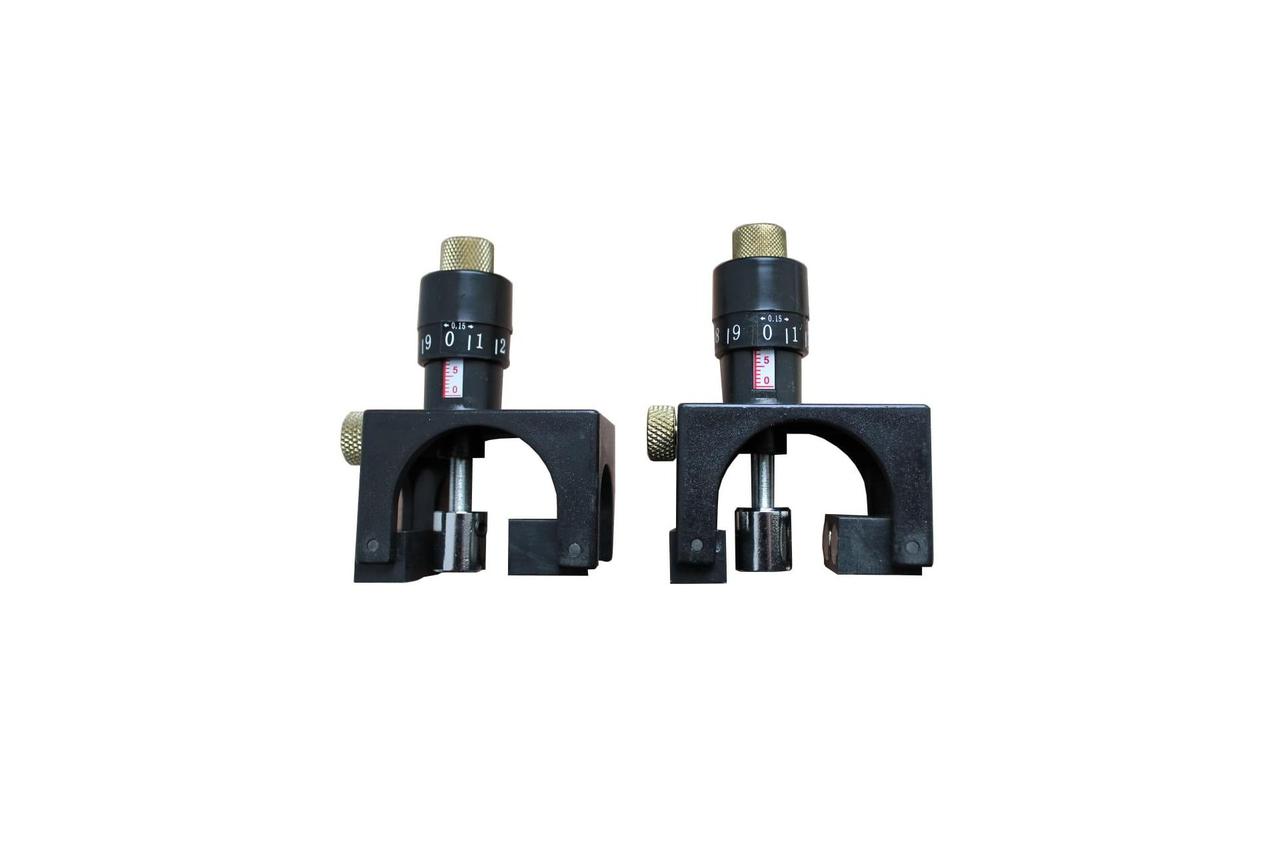

Магнітний прилад для установки стругальних ножів KMA ZW71-KA-2

ПРИЗНАЧЕННЯ:

Налаштування обладнання впливає як на результат роботи, так і на ресурс цього обладнання, і це стосується як самих верстатів так і оснастки. KMA MEL2 допомагає встановити ножі на фрез та рейсмусах з максимальною точністю.

Завдяки точного калібрування ножів можна домогтися максимально точного кута реза і рівного краю заготовки. Крім цього добре вирівняні ножі працюють довше завдяки рівномірному зносу та зменшення навантаження на фрезу.

KMA MEL2 може встановлюватися безпосередньо на барабан або ж на робочу поверхню, від цього залежить вирівнювання робочої частини відносно самої фрези/барабана або ж робочого столу. У першому випадку можна домогтися максимально точного і рівного різу на будь-якому якісному обладнанні, у другому - прибрати похибки від нерівностей або зносу робочого столу.

ОСОБЛИВОСТІ:

• для точної настройки стругальних ножів;
• підходить для всіх діаметрів ножового валу;
• простий у використанні;
• 2 калібру на касету.

Установка на корпусі інструмента
Регулювання по вихідному ножу. Для ідентичного регулювання всіх ножів необхідно позиціонувати ліву магнітну опору безпосередньо за задньою гранню ножа. У всіх інших випадках, відзначати на корпусі інструмента те ж положення монтажу лівої магнітної опори.

1. Намагнічений упор.

2. 2-х магнітні опори.

3. Гвинт стопорний.

Установка на корпусі інструмента
Подъем или регулирование относительно корпуса инструмента с помощью измерительной шкалы или калибра. Упор фиксируется по одинаковому показанию измерительной шкалы или подложенному калибру, толщина которого соответствует настраиваемому вылету ножа.

Установка на столе станка и на корпусе инструмента
Регулировка по исходному ножу, что обеспечивает безукоризненное выравнивание даже в случае износа стола строгального станка. Примечание: для идентичного регулирования всех ножей необходимо отмечать на столе то же самое положение монтажа левой магнитной опоры.
