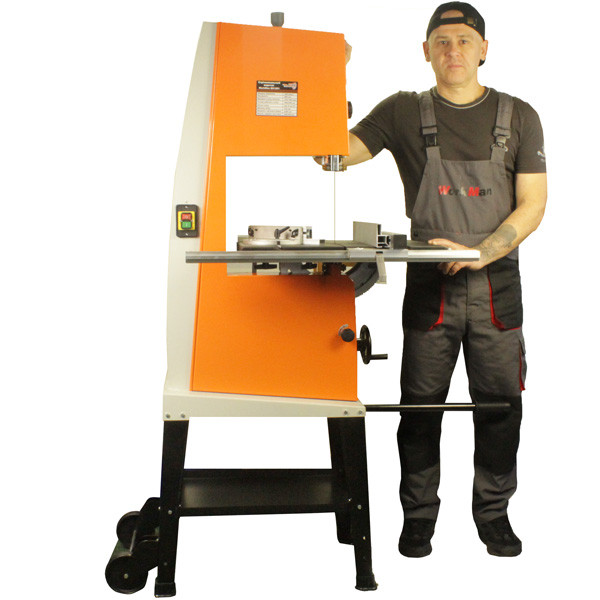

Стрічкопильний верстат WorkMan BS1201 з плавним регулюванням обертів

При вирізання заготовок з деревини користувач стрічкової пилки отримує ряд переваг, порівняно з іншим аналогічним обладнанням.

Завдяки полотну завтовшки 0,6 мм у відходи йде мінімальну кількість матеріалу. Торець розпиляної деталі мінімальної шорсткості, завжди чіткий і не вимагає подальшої обробки. При цьому він завжди перпендикулярний базової поверхні, на відміну від електролобзика з закріпленої в одній точці фіксації пилою, яка відхиляється вільним кінцем, викликаючи розбіжність сторін заготовки.

Пропили по зовнішньому контуру можуть бути прямолінійними, так і з поворотами. З базовим полотном завширшки 13 мм, що йдуть в комплекті з WorkMan 1201 радіус заокруглень становить 75 мм, при установці ж 10 мм стрічкової пилки радіус складе 35 мм.

Під час обробки виробів малих розмірів їх не потрібно стаціонарно фіксувати; подача і маніпуляції здійснюються руками.

Особливості конструкції.

Стіл.

Робоча поверхня в стрічкопильного верстата WorkMan 1201 дуже масивна, вилита з чавуну розміром 548 х 400 мм з висотою борту 34 мм. Нахил для отримання косих пропилів виконується в обидві сторони, в діапазоні від 12,5° до + 45° при обертанні маховика і контролі за розмічувальної шкалою. Щоб нахилити стіл на негативний градус необхідно додатково відкинути упорний болт-обмежувач горизонтального положення. Стопорение в обраному положенні виконується затягуванням рукоятки.

У центрі столу є наскрізний проріз для пропускання стрічки. Ліворуч і праворуч від неї, на відстані 170 мм виконані пази, паралельні їй, для установки алюмінієвого кутового упора з транспортиром.

Поздовжній упор також алюмінієвий, виконаний з товстостінного коробчатого профілю. Він легко наноситься і відсувається на необхідний розмір по розмічувальної лінійці, розміщеної вздовж столу з боку оператора і фіксується натисканням важеля стопора вниз.

Натяг полотна.

Алюмінієві, шестилучевые, пилкові шківи ретельно збалансовані на заводі. На їх зовнішній поверхні встановлений злегка опуклий гумовий бандаж, щоб оснастка, при обертанні, сама виїжджала на центральну частину колеса.

Для виключення зіскакування стрічки з обода, появи втомних пошкоджень на зварному стику, зняття сверхнагрузки з підшипників, шківи повинні бути натягнуті.

Обертаючи регулювальний гвинт стрічкопильного верстата WorkMan 1201 змінюють положення верхнього колеса у вертикальному напрямку, при цьому необхідне зусилля підтримується стислою пружиною.

Оптимальним вважається мінімально можливе натяг при якому полотно не зісковзує, відхиляючись при натисканні пальцем на центр вільної ділянки на 5-6 мм, а на гумі обода не залишаються вм'ятини.

Направляючий блок.

У вертикальному ділянці незамкнутого контуру корпусу WorkMan 1201, на штанзі із зубчастою рейкою, встановлено направляючий пристрій. В залежності від висоти розпилюваної деталі його можна піднімати / опускати обертанням маховичка, щоб мінімізувати відстань до верхньої площини заготовки.

Направляючі, сухарі, дуже зручно регулювати. На відміну від підшипників, завдяки великій площі дотику, вони створюють хорошу опору для полотна, збільшуючи її стійкість при русі і очищаючи від смоли, знижуючи засмаливание шківів.

Сухарі легко налаштовувати, наближаючи або відсуваючи від пильного полотна. Ідеальною вважається налаштування коли між ними майже немає зазору і, одночасно, відсутнє тертя.

Бічні ролики включаються в роботу і починають обертатися при вібрації, що з'являється, наприклад, від контакту з сучком і короткочасному відхилення стрічки від вертикалі. Або при виконанні пропилів малих радіусів, коли пилку скручує.

Завзятий ролик підтримує стрічку з боку задньої частини і не дає їй зміщуватися при збільшенні подачі заготовки.

Регулювання швидкості руху пільной стрічки.

Більшість стрічкопилкових верстатів по дереву мають постійно задану швидкість руху полотна, яка залежить від співвідношення діаметрів приводного шківа розташованого на валу двигуна і веденого. На деяких моделях, типу JET JBS-12 дві частоти обертання оснастки, меняемые перекидання зубчастого ременя на додаткові шківи.

На WorkMan 1201 встановлено варіатор, що дозволяє вручну, плавно і плавно міняти оберти в діапазоні від 370 до 750 метрів в хвилину, що зручно при розпилюванні деревини різної по твердості (аналогічну конструкцію має популярна пила Scheppach Basa 3.0 Vario Band saw).

Напруга:

220 вольт

Висота верстата:

163 см

Споживана потужність:

0.8 кВт

Висота робочого столу:

1000 мм

Діаметр шківа:

315 мм

Вага:

75 кг

Пиляльний просвіт:

306 мм

Розмір столу:

400 х 548 мм

Довжина пильного полотна:

2360 мм

Швидкість руху стрічки:

від 370 до 750 метрів в хвилину

Нахил робочого столу:

від -12º до + 45º

Висота пропила:

205 мм

Унікальна система регулювання зміни швидкості полотна для розпилювання твердої та м'якої деревини.

Важкий чавунний стіл непохитний в обидві сторони.

Жорстка сталева рама не дає корпусу скручуватися при навантаженнях, стабілізує натягу оснастки і підвищує розмірну точність пиляння.

Точна безвибрационная розпилювання і тиха робота.

Підставка для підлогової установки.

Можливість транспортування по цеху завдяки колесам і виймаємо рукоятці.
