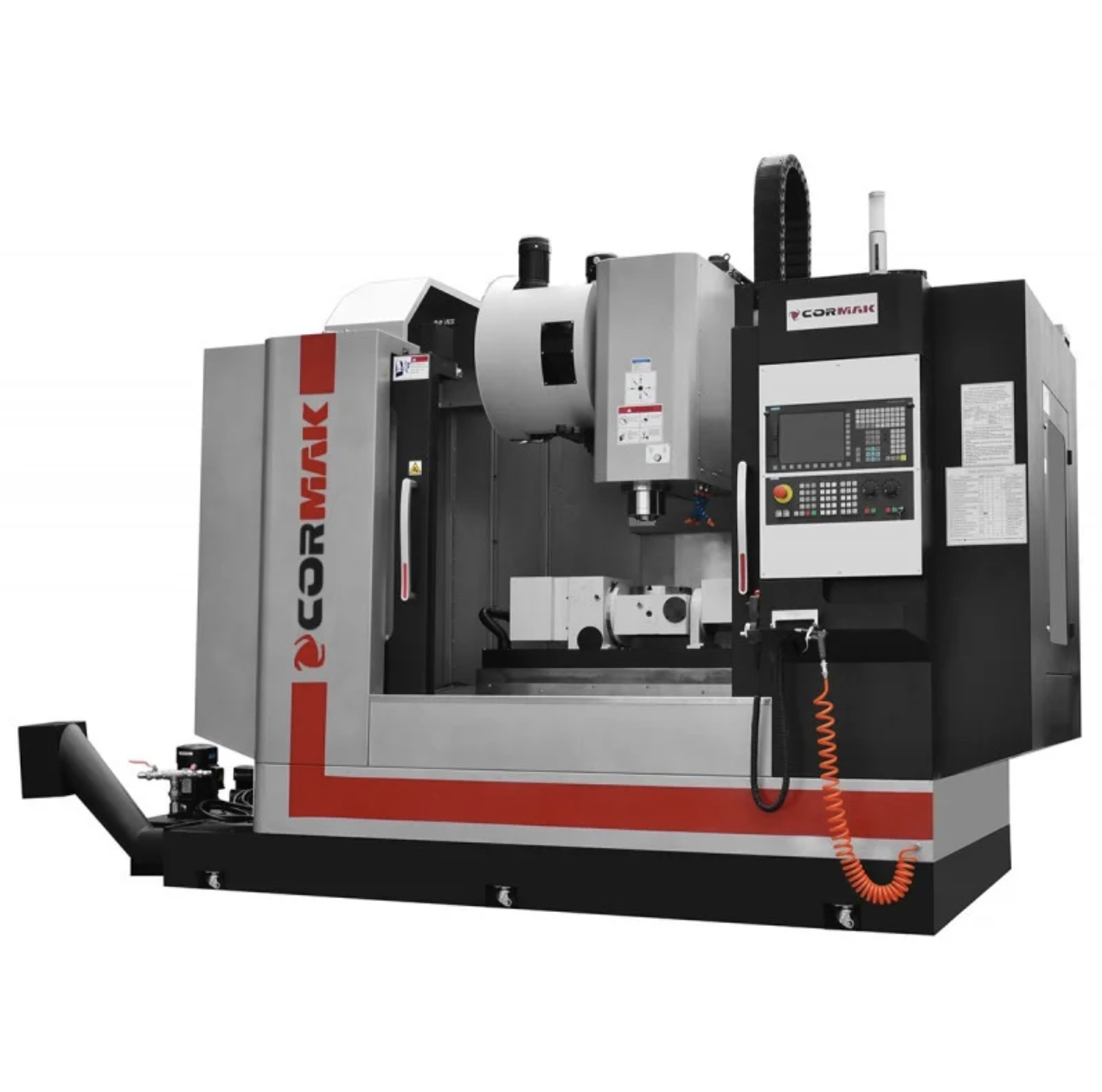

Оброблювальний центр MILL 1200 - 5 osi
- Під замовлення
- Код: MILL 1200
Відправка з 01 серпня 20256 997 072 ₴
- +380 (63) 723-84-54Лайф
Opis maszyny
- Najwyższej jakości prowadnice dla wszystkich osi
- 4-torowy system prowadnic w łożu maszyny do dużych obciążeń stołu
- Masywny korpus maszyny z szerokim rozmieszczeniem hartowanych i oszlifowanych prowadnic prostokątnych
- Hermetyczna komora robocza zapewniająca bezpieczeństwo pracy
- Maksymalna precyzja dzięki śrubom pociągowym w 3 osiach
|
Parametry techniczne centrum obróbczego |
|
|---|---|
|
WYMIARY STOŁU |
1200 x 620 mm |
|
PRZESUW |
1200 x 600 x 600 mm |
|
ŁADOWNOŚĆ STOŁU |
1000 kg |
|
PROWADNICE |
X,Y prowadnice liniowe Z prowadnice hartowane |
|
ODLEGŁOŚĆ WRZECIONA OD STOŁU |
150-750 mm |
|
ODLEGŁOŚĆ WRZECIONA OD KOLUMNY |
660 mm |
|
KOŃCÓWKA WRZECIONA |
BT40 |
|
SILNIK GŁÓWNY |
15 kW |
|
MAKSYMALNE OBROTY WRZECIONA |
6000 obr/min |
|
PRĘDKOŚĆ POSUWU CIĘCIA |
2,5-6000 mm/min |
|
PRĘDKOŚĆ PRZYŚPIESZONEGO POSUWU |
24/24/18 m/min |
|
POJEMNOŚĆ MAGAZYNU |
24 |
|
MAX. ŚREDNICA NARZĘDZIA |
150 mm |
|
MAX. DŁUGOŚĆ NARZĘDZIA |
300 mm |
|
MAX. WAGA NARZĘDZIA |
15 kg |
|
CZAS WYMIANY NARZĘDZIA |
7 sek. |
|
MOC SILNIKA OSI |
1,8/1,8/3 kW |
|
WYMAGANE CIŚNIENIE POWIETRZA |
5 Mpa |
|
DOKŁADNOŚĆ POZYCJONOWANIA |
±0.012 mm |
|
DOKŁADNOŚĆ POWTARZALNOŚCI |
±0.005 mm |
|
MOC CAŁKOWITA |
24 kW |
|
WYMIARY |
3250 x 2500 x 2600 mm |
|
WAGA |
8200 kg |
|
Parametry techniczne stołu 5 osiowego |
|
|
ŚREDNICA TARCZY |
250 mm |
|
ROWKI T-owe |
12 mm |
|
MAX. OBCIĄŻENIE PRZY PIONOWYM USTAWIENIU TARCZY STOŁU |
100 kg |
|
MAX. OBCIĄŻENIE PRZY DOWOLNYM USTAWIENIU TARCZY STOŁU |
75 kg |
|
MAX. PRĘDKOŚĆ TARCZY |
10 obr/min |
|
MOC SERVO MOTORU OBRACAJĄCEGO STÓŁ |
1 kW |
|
MOC SERVO MOTORU UCHYLAJĄCEGO STÓŁ |
2,1 kW |
|
ZAKRES RUCHU UCHYLNEGO |
105° |
|
PRECYZJA POZYCJONOWANIA OSI OBROTOWEJ |
15 Sek. |
|
POWTARZALNOŚĆ OSI OBROTOWEJ |
±2 Sek. |
|
PRECYZJA OSI UCHYLNEJ |
45 Sek. |
|
POWTARZALNOŚĆ OSI UCHYLNEJ |
±3 Sek. |
|
WAGA |
300 kg |
Wyposażenie
- Sterowanie SIMENS SINUMERIK 828
- BĘBNOWY MAGAZYN NARZĘDZI
- Prowadnice liniowe HIWIN
- ŁOŻYSKA FAG
- ODBIÓR WIÓRÓW
- MAGAZYN 24 NARZĘDZIA
- CHŁODZENIE PRZEZ WRZECIONO
| Основні | |
|---|---|
| Виробник | Cormak |
| Країна виробник | Польща |
- Ціна: 6 997 072 ₴
