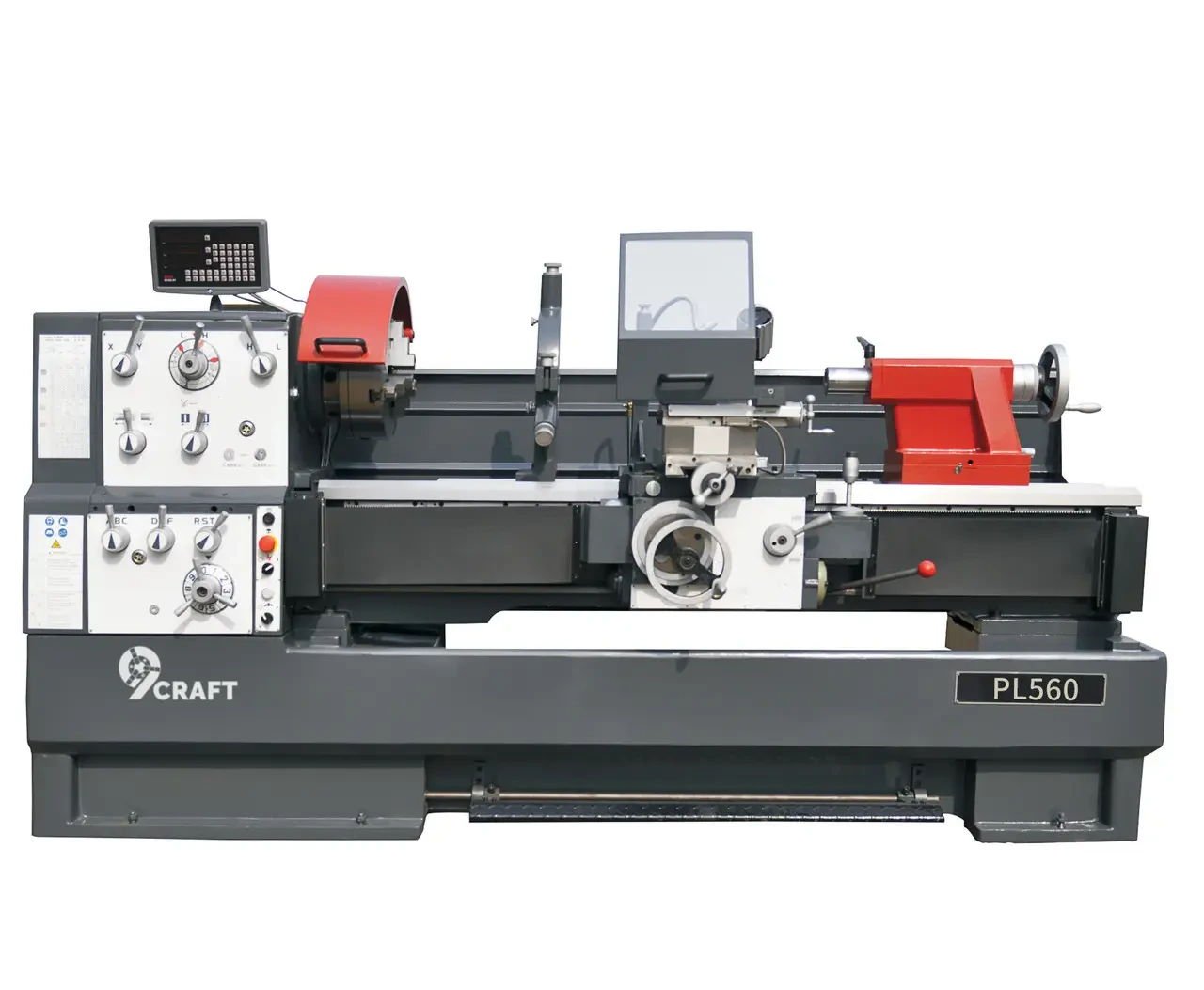

Токарно-гвинторізний верстат 9craft pl560

Токарно-гвинторізний верстат 9craft PL560 призначений для токарної обробки деталей в умовах дрібносерійних та серійних виробництв. Особливостями даної моделі є збільшений прохідний отвір у шпинделі діаметром 80 або 105 мм, а також наявність ножного гальма. Токарно-гвинторізний верстат 9craft PL560 може мати міжцентрову відстань 1000, 1500, 2000, 3000 мм. Швидкість обертання шпинделя змінюється за допомогою зміни передавального відношення у коробці швидкостей. На цьому верстаті можна нарізати дюймові, метричні, модульні та діаметральні різьби. Є поздовжня та поперечна автоподача. Даний верстат може бути у виконанні для мереж з напругою 380в.

Стандартна комплектація:
3-кулачковий патрон (Ø250 мм)
4-х кулачковий патрон (Ø320мм)
4-позиційний різцетримач
Нерухомий люнет
Рухливий люнет
Ніжне гальмо
Планшайба
Система подачі СОЖ
5ти позиційне гальмо супорта

Характеристики:
Відстань між центрами 1000/1500/2000/3000 мм
Діаметр обробки над станиною 560 мм.
Діаметр обробки над виїмкою (ГАП) 785 мм
Максимальний діаметр обробки над поперечним супортом 355 мм.
Ширина станини 350 мм
Конус отвору шпинделя КМ7
Прохідний отвір шпинделя 80/105 мм
Кількість швидкостей обертання шпинделя 12
Діапазон швидкостей шпинделя 25-1600 об/хв
Діапазон швидкостей поздовжньої автоподачі 0.020 - 0.573 мм/об (35)
Діапазон швидкостей поперечної автоподачі 0.059 - 1.646 мм/об (35)
Діапазон метричних різьблень 0.2 - 14 мм (47)
Діапазон дюймового різьблення 2-112 ниток/дюйм (60)
Діапазон модульних різьблень 0.1 - 7 м/п (39)
Діапазон діаметральних різьблень 4 - 112 д/п (50)
Хід малої поздовжньої подачі 130 мм.
Хід поперечного подавання 325 мм.
Хід пінолі задньої бабки 180 мм
Діаметр пінолі задньої бабки 75 мм
Конус пінолі задньої бабки MT5
Двигун 7,5 кВт

Додаткова комплектація:
Прискорене переміщення супорта
Окрема шафа керування
Кришка ходового гвинта
Кришка гвинтів подачі
Пристрій для точення конусів
Екран різцетримача
2-осьове УЦІ (1/1,5/2/3 мкм)
3-осьове УЦІ (1/1,5/2/3 мкм)
